Рис.2.55
Рис. 2.54
1. Найдем усилия и напряжения в стержнях, выразив их через силу Q.
Статическая сторона задачи. По условию задачи необходимо определить усилия N 1, и N 2 стальных стержней АА 1, и ВВ 1, a в определений реакций НК, и RК нет необходимости. Поэтому достаточно из трех возможных уравнений равновесия использовать одно, в которое не входили бы реакция НК, и RК. Таким является уравнение в виде суммы моментов всех сил относительно шарнира К:
,
где
м.
Подставляя в уравнение значения h, b, с, получим
. (а)

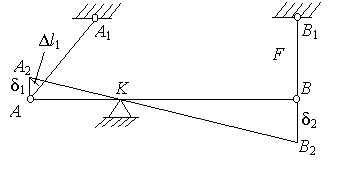

Геометрическая сторона задачи. Под действием внешней силы Q абсолютно жесткий брус повернется вокруг точки К. Шарниры А и В после деформации переходят в положение А 2 и В 2 соответственно, т.е. перемещаются по вертикали на величины
и
(рис.2.55).
Из подобия треугольников AA 2 К и ВВ 2 К находим
. (b)
Выразим укорочение
стержня АА 1 и удлинение
стержня ВB 1, через перемещения и .
,
,
откуда
или с учетом равенства (b)
(c)
Физическая сторона задачи. Используя закон Гука, записанный для абсолютных деформаций, выразим удлинения стержней через усилия
|
|
|
;
; (d)
Подставим выражения (c) в условие (d)
,
после сокращения получим
(e)
Решаем совместно уравнения статики (a) и уравнение (e):
.
Определяем напряжения в стержнях 1 и 2:
Па,
Па.
2. Найдем допускаемую нагрузку [ Q ], приравняв большее из напряжений в двух стержнях допускаемому напряжению
= 160 МПа.
,
откуда
Н.
3. Найдем предельную грузоподъемность системы Qпр . и допускаемую нагрузку [ Qпр ], если предел текучести
= 240 МПа и запас прочности n = 1,5.
При увеличении нагрузки Q cверх значения [ Q ] напряжения в обоих стержнях сначала увеличивается прямо пропорционально нагрузке. При увеличении нагрузки до некоторой величины
напряжение
во второй стержне достигают предела текучести , а усилие N 2 - предельного значения N 2 пр = c 1· F. При этом напряжение
в первом стержне остается меньше . В процессе дальнейшего увеличения нагрузки напряжения во втором стержне остаются постоянными, равными пределу текучести, а в первом - возрастают, пока также не становятся равными , усилие N 1 при этом равно
. Это состояние системы называется предельным, соответствующим исчерпанию ее грузоподъемности. Дальнейшее, даже незначительное увеличение нагрузки связано с весьма большими деформациями системы. Величину Q, вызываюшую предельное состояние, обозначают Qпр и называют предельной нагрузкой.
Для определения Qпр, подставим в уравнение (a) значения сил, соответствующих предельному состоянию, когда Q = Qпр, N 1 = N 1 пр , N 2 = N 2 пр :
,
откуда
Н.
Н.
4. Сравним величины допускаемых нагрузок [ Q ] и [ Qпр ]
.
Следовательно, при расчете на прочность данной системы по предельной нагрузке грузоподъемность ее увеличивается на 38%.
|
|
|
