Измерение хроматической дисперсии

В настоящее время одномодовое волокно занимает господствующее положение в технике волоконно-оптической связи. Это связано с тем, что в отличии от многомодового волокна, в одномодовом волокне поддерживается поперечная пространственная когерентность света и отсутствует межмодовая дисперсия. Хроматическая дисперсия ограничивает скорость и дальность передачи информации по одномодовому волокну с использованием одного спектрального канала.

Хроматическая дисперсия это уширение длительности светового импульса при распространении по волокну, связанное с различием групповых скоростей распространения спектральных составляющих импульса. Источником света в высокоскоростных ВОСП обычно являются полупроводниковые лазеры с достаточно узкой, но конечной шириной спектра излучения.

В одномодовом волокне хроматическая дисперсия возникает вследствие взаимодействия двух явлений – материальной и волноводной дисперсии. Материальная дисперсия возникает из-за нелинейной зависимости показателя преломления кварца от длины волны и соответствующей групповой скорости, в то время как причина волноводной дисперсии является зависимость от длины волны отношения к групповой скорости к диаметру сердцевины и отличие показателя преломления сердцевины и оболочки. Третья составляющая дисперсии, так называемая поляризационная модовая дисперсия ( PMD ) второго порядка, или дисперсия дифференциальная групповой задержки, определяется поляризационными характеристиками волокна и оказывает влияние, сходное с влиянием хроматической дисперсии. PMD второго порядка устанавливают крайний предел, до которого может быть компенсирована хроматическая дисперсия.

Разброс групповых скоростей, т.е. величина уширения за счет хроматической дисперсии τ_хр в линейном приближении прямо пропорционально длине волокна L и ширине спектра Δλ светового импульса.

τхр=Dλ·L·Δλ, (10.3.9)

где D_λ – коэффициент хроматической дисперсии (chromatic dispersion coefficient). Это малое изменение задержки светового импульса на участке волокна единичной длины (1 км) при единичном изменении длины волны (1 нм) несущей этого импульса. Единица измерения – пс/(нм·км). Его величина определяется как производная от спектральной зависимости групповой задержки τ_д(λ):

(10.3.10)

Скорость передачи информации волоконно-оптической системы по одному каналу связи максимальна в случае, если групповая задержка не зависит от длины волны, т.е. D_λ=0. Длина волны λ₀, соответствующая этому условию, называется длиной волны нулевой дисперсии. При этой длине волны коэффициент хроматической дисперсии принимает нулевое значение. Единица измерения - нм.

В близи точки нулевой дисперсии зависимость коэффициента хроматической дисперсии от длины волны можно аппроксимировать линейной зависимостью:

, (10.3.11)

где S₀ – наклон спектральной зависимости коэффициента хроматической дисперсии (zero-dispersion siope) на длине волны нулевой дисперсии, измеряемый в пс/(нм²·км).

В соответствии с рекомендациями ITU-T G.650 существует три регламентируемых метода измерения дисперсии:

· фазовый метод измерения (Phase shift technique);

· интерферометрический метод (Interferometric technique);

· импульсный метод измерения (Pulse delay technique).

Наиболее распространенным методом измерения дисперсии является фазовый метод и его разновидность, дифференциальный фазовый метод. Эти методы дают наибольшую точность измерений и удобство реализации[Д3].

Сущность фазового метода состоит в сравнении фазы прошедшего через измеряемый световод сигнала с фазой опорного сигнала. Полученные значения сдвига фаз φ(γ)связаны с групповыми задержками формулой:

τ(λ)=φ/(2πf) (10.3.12)

где f – частота модуляции сигнала. Измерения задержки должны быть проведены на нескольких длинах волн. Реализовать измерения можно несколькими способами:

· использовать несколько источников излучения с фиксированными длинами волн и широкополосный фотоприемник;

· использовать источник с перестраиваемой длиной волны (перестраиваемый лазер или широкополосный источник с селектором длин волн) и широкополосный фотоприемник;

· использовать широкополосный источники фотоприемник с селектором длин волн.

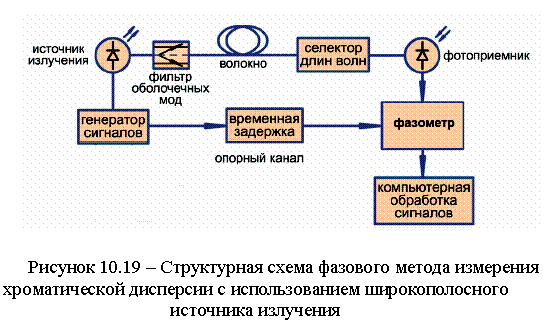

В случае использования измерителя хроматической дисперсии с перестраиваемой рабочей длиной волны необходимо установить границы спектрального диапазона и шаг изменения длины волны. Структурная схема фазового метода измерения хроматической дисперсии с использованием широкополосного источника излучения и фотоприемника с селектором длин волн представлена на рисунке 10.19.

Сигнал с задающего генератора модулирует мощность излучения источника. Модулированное световое излучение, прошедшее по тестируемому волокну, используется в качестве измеряемого сигнала, подаваемого на фазометр. Тот же сигнал с опорного генератора, подаваемый на фазометр по другому каналу, служит опорным сигналом. Фазометр измеряет сдвиг фаз между опорным и измеряемым сигналом. Измерения повторяются на каждой из выбранных длин волн. Из полученных значений относительного сдвига фаз по формуле (10.3.12) рассчитывается величина относительной задержки для всех длин волн, на которых проводились измерения. Обработка результатов измерения заключается в подборе функциональной зависимости τ(γ), значения которой на измеряемых длинах волн наиболее близки к измеренным значениям.

Международные стандарты рекомендуют для каждого типа волокна и спектрального диапазона измерений выбирать функциональные зависимости в виде некоторых многочленов, представляющих собой степенные функции длины волны γ с неизвестными коэффициентами. В процессе математической обработки измерений вычисляются значения этих коэффициентов. Широко используются, например, трех- или пятичленные функции Солмейера. Развитием фазового метода является дифференциальный фазовый метод (Differential Phase Shift method), когда измеряются относительные фазовые сдвиги и относительные задержки τ ₁ и τ ₂ двух сигналов на соседних близкорасположенных длинах волн λ₁и λ_10.

Значение величины дисперсии на длине волны λ_{1 /2} , равной полусумме длин волн λ₁и λ₂, определяется линейной аппроксимацией по формуле:

. (10.3.13)

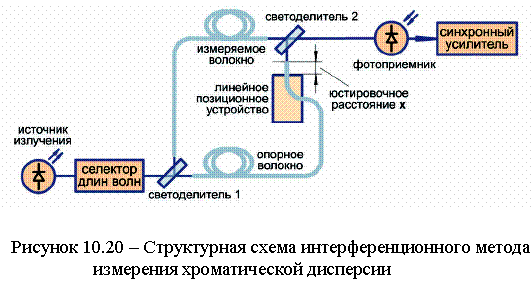

Интерференционный метод является альтернативным и реализуется по структурной схеме, использующей интерферометр Маха–Цандера и представленный на рисунке 10.20.

Излучение от широкополосного источника после селектора длин волн попадает в интерферометр Маха–Цандера. При линейном перемещении конца волокна, входящего в состав опорного плеча интерферометра, в опорный канал вносится известная разность оптических длин, значение которой позволяет вычислить групповую задержку светового сигнала в тестируемом волокне, расположенном в измерительном плече интерферометра. Интерферометрический метод применяется при измерении характеристик коротких отрезков волокна длиной несколько метров и в основном используется для контроля производственного процесса при изготовлении волокон и компонентов систем передачи.

Импульсный метод измерения хроматической дисперсии. Стандарт ITUT G650 регламентирует также метод, основанный на прямом измерении задержки световых импульсов с различными длинами волн при прохождении через волокно заданной длины (time offlight). В этом методе можно проводить измерения времени задержки оптических импульсов лазеров при прохождении заданного участка волокна «туда и обратно», т.е. при отражении от удаленного конца волокна. Точность измерения CD в этом методе ниже, чем точность измерения фазовым методом из-за меньшей точности измерения временных задержек. Схема установки для проведения измерений при этом остается почти такой же, как и при измерении фазовым методом. Вместо фазометра при измерении импульсным методом необходимо использовать другое устройство, позволяющее измерять относительную временную задержку двух импульсов.

Поскольку точность импульсного метода обратно пропорционально длительности используемых импульсов, то необходимо, чтобы их длительность была не более 400 пс.

Аппаратура для измерения хроматической дисперсии. Поскольку измерения хроматической дисперсии производятся не только на смонтированных линиях для точной компенсации, но и при производстве и разработке компонентов систем передачи, ОВ и ОК, а также для научных исследований, то на рынке существуют устройства различных категорий, предназначенные для измерения значений CD. Их технические параметры варьируются в очень широком диапазоне. Однако сравнение такого большого количества приборов выходит за рамки настоящей статьи, поэтому мы ограничимся здесь лишь измерителями CD, предназначенными для контроля ВОЛС.В настоящее время на рынке представлены приборы ведущих производителей измерительной техники, таких, как Acterna, Anritsu,EXFO, Luciol, NETTEST, Perkin Elmer и белорусского предприятия ИИТ (Институт информационных технологий). Сравнительные характеристики приборов представлены в таблице приложения 7. Приборы, представленные в таблице, условно можно разделить на полевые и стационарные. К категории полевых были отнесены сравнительно небольшие устройства, имеющие автономное питание наряду с питанием от сети. Измерение хроматической дисперсии на основе прямого измерения задержки распространения коротких световых импульсов разных фиксированных длин волн (импульсный метод измерений) представлено в приборе ν-CD1 швейцарской компании Luciol. Постоянство длины волны источников излучения обеспечивается решетками Брэгга, играющими роль узкополосного (0,1 нм) оптического фильтра излучателя. Количество источников может быть произвольным. Погрешность временных измерений составляет 5 пс. Для достижения высокой чувствительности (до 42 дБ) в приборе применяется техника счета фотонов с регистрацией сигналов на уровне 100 дБм. Единственным отечественным производителем измерителей хроматической дисперсии является компания ИИТ (Институт информационных технологий, Беларусь). В приборах этой компании ИД21 (для кабельных заводов и испытательных лабораторий) и ИД22 (для измерения проложенных линий) применяется фазовый метод с 7 источниками излучения для измерения разности фаз синусоидально модулированного сигнала на фиксированных длинах волн. При этом реализовано техническое решение с использованием лавинного фотодиода в качестве смесителя высокочастотных сигналов, что дает возможность применить низкочастотный оптический приемник для регистрации сигнала разности фаз опорного и сигнального каналов и существенно увеличить отношение сигнал/шум. Последующая цифровая обработка сигнала с помощью преобразования Фурье позволяет минимизировать искажения сигналов в приемной части устройства. Приборы ИД21и ИД22 обладают высокими техническими характеристиками (большой динамический диапазон, высокая скорость измерений, батарейное питание, малый вес) и выгодно отличаются низкой стоимостью по сравнению с зарубежными аналогами.

К типичным представителям полевых приборов для измерения CD следует отнести оптические рефлектометры Anritsu (MW9076D1) иActerna (MTS5000e), а также универсальные измерительные платформы CMA5000 компании Nettest и FTB400 с модулем FTB5800компании EXFO. Особый интерес для операторов связи представляют полевые приборы, построенные на модульной основе, так называемые портативные модульные измерительные платформы. Принцип построения таких платформ основан на использовании портативного индустриального компьютера и сменных блоков, выполняющих широкий спектр измерений, таких, как рефлектометрия, измерение вносимых потерь и потерь на обратное отражение, спектральных измерений в системах WDM, измерение ПМД и CD и т.д. Идеология построения полевых приборов на модульной основе впервые была представлена компанией EXFO в 1996 году (FTB300); в настоящее время наблюдается устойчивая тенденция построения приборов на этом принципе. Приборы компаний Anritsu (MW9076D1),Acterna (MTS5000 c модулем 5083 CD) и Nettest (CMA5000 OTDR/CD) позволяют произвести оценку хроматической дисперсии с использованием излучения лазеров на 4 фиксированных длинах волн: 1310, 1450, 1550 и1625 нм, при этом используется метод измерения временных интервалов прохождения световых импульсов через волокно. Несомненным достоинством этих приборов является малый вес, высокая скорость измерений и дополнительная возможность измерения рефлектограмм. К недостаткам следует отнести несколько меньшую точность измерения дисперсии, связанную не только с применением всего 4 фиксированных источников излучения, но и с меньшей точностью определения временных задержек импульсным методом по сравнению с фазовым, особенно в участках волокна небольшой длины(несколько км).Портативная модульная измерительная система компании Nettest CMA5000, представленная осенью 2002 года, может включать в себя также и модуль измерения хроматической дисперсии, характеристики которого приведены в таблице. Принцип измерения построен на методе измерения сдвига фаз при перестройке длины волны излучающего лазера. В полевом приборе компании EXFO также применяется метод измерения фазового сдвига сигнала, причем в качестве опорной длины волны используется выделенная фильтром компонента широкополосного излучения светодиода. Такое решение обеспечивает процесс измерения с использование модного волокна, без обратной связи с источником излучения для спектральной привязки результатов измерения. В результате появляется возможность измерения длинных участков волокна с однонаправленными элементами, такими, как изоляторы и усилители (до30 усилителей). В частности, сообщалось об успешном измерении 500километровой линии связи с восемью усилителями EDFA. Заметим, что в настоящее время несколько компаний предлагают приборы, выполненные на модульном принципе, что позволяет проводить комбинированные измерения CD и ПМД на основе одной платформы в полевых условиях (см. таблицу). В такой комплектации можно проводить весь комплекс измерений дисперсионных параметров ВОЛС в полевых условиях на базе одного переносного устройства. В заключение можно сделать вывод, что в современных телекоммуникационных системах измерение и компенсация хроматической дисперсии становятся все более насущной задачей. Большой выбор приборов на рынке измерительной техники позволяет успешно решать эту, казалось бы, не простую задачу. Следует отметить, что все основные производители измерительного оборудования, перечисленные выше, представлены в России либо напрямую, либо через российские компании, осуществляющие продажи в рамках дистрибьюторских соглашений.
