Измерительные головки

Измерительная головка - это конструктивно обособленный узел СИ, содержащий корпус с передаточным механизмом, шкалой и указателем, подвижный стержень с измерительным наконечником и элементы крепления. Головки используют для сравнительных измерений и проверки отклонений формы, размеров и взаимного расположения поверхностей деталей и сборочных единиц. Индикаторами измеряют отклонения расположения плоскостей деталей, а также овальность, конусообразность, бочкообразность валов и цилиндров, биение зубчатых колес, шпинделей, шкивов и других деталей типа тел вращения.

По расположению несущего элемента измерительного наконечника относительно линии измерения все головки можно разделить на продольные и поперечные. В первом случае этот несущий элемент располагается вдоль линии движения наконечника (линии измерения), во втором он в каждый момент времени располагается поперек касательной к его траектории.

Головки, у которых диапазон показаний соответствует части оборота или целому обороту указателя называют однооборотными. В некоторых задачах измерения удобнее иметь диапазон показаний больший. Это достигается в многооборотных головках, в которых дополнительно введен указатель круговой шкалы, по которому отсчитывается число оборотов основной стрелки.

Наиболее часто встречается индикатор часового типа (рис. 55) с ценой деления 0,01 мм. Циферблат индикатора, имеющего предел измерения 10 мм, представляет собой шкалу со 100 делениями. Шкала указателя оборотов стрелки имеет 10 делений. Перемещение измерительного стержня на 1 мм сообщает стрелке указателя оборотов поворот на одно деление (при этом стрелка индикатора, совершив полный оборот, снова займет нулевое положение). Стопор дает возможность закрепить циферблат в любом необходимом положении.

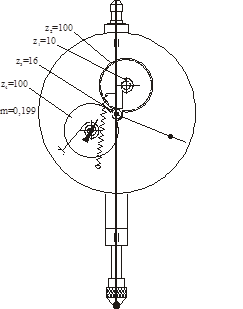

Рисунок 55 - Индикатор часового типа

Схема индикатора часового типа достаточно проста и технологична, она обеспечивает хорошую износоустойчивость. Круговая шкала обеспечивает малые габаритные размеры и малую инерционность. Малая точностная надежность пары рейка – триб и влияние ошибок изготовления их зубьев сказываются лишь при цене деления 0,001 и 0,002 мм, из-за чего такие головки не применяются.

Кроме зубчатого передаточного механизма в индикаторах часового типа используются также зубчато-рычажный, пружинный, рычажный и др.
