Образование аксонометрических проекций

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Аксонометрические изображения широко применяются благодаря хорошей наглядности и простоте построений. Слово «аксонометрия» в переводе с греческого означает измерение по осям. Аксонометрический метод может сочетаться и с параллельным, и с центральным проецированием при условии, что предмет проецируется вместе с координатной системой.

Сущность метода параллельного аксонометрического проецирования заключается в том, что предмет относят к некоторой системе координат и затем проецируют параллельными лучами на плоскость вместе с координатной системой.

На рисунке 92 показана точка А, отнесенная к системе прямоугольных координат xyz. Вектор S определяет направление проецирования на плоскость проекций П^*.

Так по оси x^* коэффициент искажения составляет u=0*x*/0x, а по оси y* и z* соответственно υ=0*y*/0y и ω=0*z*/0z.

В зависимости от отношения коэффициентов искажения аксонометрические проекции могут быть:

изометрическими, если коэффициенты искажения по всем трем осям равны между собой; в этом случае u=υ=ω;

диметрическими, если коэффициенты искажения по двум любым осям равны между собой, а по третьей – отличается от первых двух;

триметрическими, если все три коэффициента искажения по осям различны.

А ксонометрические проекции различаются также и по тому углу φ, который образуется проецирующим лучом с плоскостью проекций. Если φ≠ 90^o, т о аксонометрическая проекция называется косоугольной, а если φ= 90^o – прямоугольной.

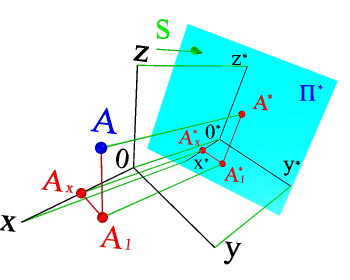

Рисунок 92. Сущность метода аксонометрического проецирования

Аксонометрическую проекцию А₁^* горизонтальной проекции точки А принято называть вторичной проекцией.

Искажение отрезков осей координат при их проецировании на П^' характеризуется так называемым коэффициентом искажения.
