В пространстве всегда возможно такое положение натуральной системы прямоугольных координат и такой размер натурального масштаба по осям, параллельной проекцией которых является данная аксонометрическая система.
Коэффициентом искажения называется отношение длины проекции отрезка оси на картине к его истинной длине.
Рассмотрев общие сведения об аксонометрических проекциях, можно сделать следующие выводы:
– аксонометрические чертежи обратимы;
– аксонометрическая и вторичная проекции точки вполне определяют её положение в пространстве.
Аксонометрические проекции обратимы, если известна аксонометрия трех главных направлений измерений фигуры и коэффициенты искажения по этим направлениям.
Аксонометрические проекции фигуры являются её проекциями на плоскости произвольного положения при произвольно выбранном направлении проецирования.
Очевидно возможно и обратное. На плоскости можно выбрать произвольное положение осей с произвольными аксонометрическими масштабами.
|
|
|
Немецкий ученый Карл Польке (1810–1876) сформулировал основную теорему аксонометрии: три отрезка прямых произвольной длины, лежащих в одной плоскости и выходящих из одной точки под произвольными углами друг к другу, представляют параллельную проекцию трех равных отрезков, отложенных на координатных осях от начала.
Согласно этой теореме, любые три прямые в плоскости, исходящие из одной точки и не совпадающие между собой, можно принять за аксонометрические оси. Любые отрезки произвольной длины на этих прямых, отложенные от точки их пересечения, можно принять за аксонометрические масштабы. Эта система аксонометрических осей и масштабов является параллельной проекцией некоторой прямоугольной системы координатных осей и натуральных масштабов.
В практике построения аксонометрических изображений обычно применяют лишь некоторые определенные комбинации направлений аксонометрических осей и аксонометрических масштабов: прямоугольная изометрия и диметрия, косоугольная фронтальная диметрия, кабинетная проекция и др.
Согласно ГОСТ 2.317-69, из прямоугольных аксонометрических проекций рекомендуется применять прямоугольные изометрию и диметрию.
Между коэффициентами искажения и углом φ, образованным направлением проецирования и картинной плоскостью, существует следующая зависимость:
u2+υ2+ω2=2+ctq2φ,
если φ=90o, то u2+υ2+ω2=2,
В изометрии u=υ=ω и, следовательно, 3u2=2, откуда u =Ö2/3 ≈ 0,82.
Таким образом, в прямоугольной изометрии размеры предмета по всем трем измерениям сокращаются на 18 %. ГОСТ рекомендует изометрическую проекцию строить без сокращения по осям координат (рис.93), что соответствует увеличению изображения против оригинала в 1,22 раза.
|
|
|
|

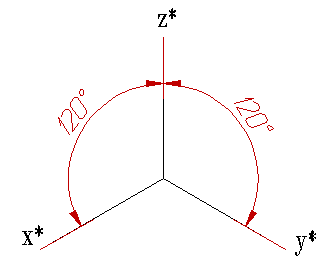

| Рисунок 93. Расположение осей в изометрии |
При построении прямоугольной диметрической проекции сокращение длин по оси y' (рис.94)принимают вдвое больше, чем по двум другим, т.е. полагают, что
u=ω, а υ=0,5u.
Тогда 2u2+(0,5u)2=2, откуда u2=8/9 и u≈0,94, а υ=0,47.
В практических построениях от таких дробных коэффициентов обычно отказываются, вводя масштаб увеличения, определяемый соотношением 1/0,94=1,06, и тогда коэффициенты искажения по осям x' и z' равны единице, а по оси y' вдвое меньше υ=0,5.
Из косоугольных аксонометрических проекций ГОСТом предусмотрено применение фронтальной и горизонтальной изометрии и фронтальной диметрии (последнюю ещё называют кабинетной проекцией).
|

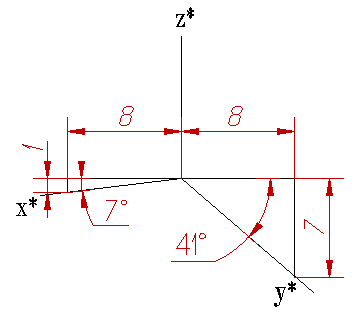

| Рисунок 94. Расположение осей в диметрии |
