Контрольные вопросы и задачи

Литература

1. Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А. Ионкин, А.В.Нетушил, С.В.Страхов. –5-еизд.,перераб.–М.: Энергоатомиздат, 1989. -528с.
2. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.

1. Какие элементы называются индуктивно связанными?
2. Что такое коэффициент связи, и в каких пределах он изменяется?
3. Что такое воздушный трансформатор? Почему он называется линейным?
4. Запишите уравнения воздушного трансформатора, нарисуйте его схему замещения.
5. Как влияют индуктивно связанные элементы на баланс мощностей?
6. Какие методы расчета можно использовать для анализа цепей с индуктивно связанными элементами?
7. Записать уравнения для расчета цепи на рис. 5, используя законы Кирхгофа.
8. Записать контурные уравнения для цепи на рис. 5, используя эквивалентную замену индуктивных связей.
9. С использованием эквивалентной замены индуктивных связей записать узловые уравнения для цепи на рис. 5.
10. Рассчитать входное сопротивление на рис. 3, если ; ; ; ; ; .

Ответ: .

Лекция N 11. Особенности составления матричных уравнений при наличии индуктивных связей и ветвей с идеальными источниками.

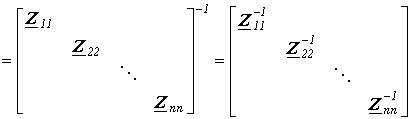

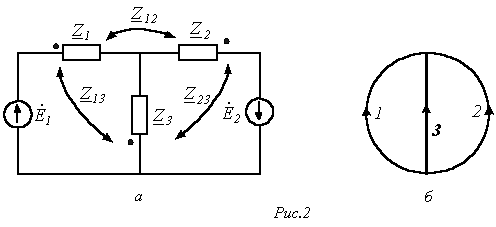

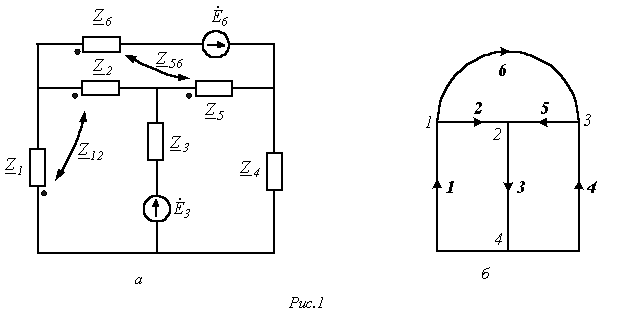

Матрицы сопротивлений и проводимостей для цепей со взаимной индукцией Как было показано ранее (см. лекцию N 6), для схем, не содержащих индуктивно связанные элементы, матрицы сопротивлений и проводимостей ветвей являются диагональными, т.е. все их элементы, за исключением стоящих на главной диагонали, равны нулю. В общем случае разветвленной цепи со взаимной индукцией матрица сопротивлений ветвей имеет вид Z . Здесь элементы главной диагонали , ,… - комплексные сопротивления ветвей схемы; элементы вне главной диагонали - комплексные сопротивления индуктивной связи i- й и k – й ветвей (знак “+” ставится при одинаковой ориентации ветвей относительно одноименных зажимов, в противном случае ставится знак “-”). Матрица проводимостей ветвей в цепях со взаимной индукцией определяется согласно Y = Z –1. Зная матрицы и Y, можно составить контурные уравнения, а также узловые, т.е. в матричной форме метод узловых потенциалов распространяется на анализ цепей с индуктивно связанными элементами. Следует отметить, что обычно не все ветви схемы индуктивно связаны между собой. В этом случае с помощью соответствующей нумерации ветвей графа матрице Z целесообразно придать квазидиагональную форму Z , что облегчает ее обращение, поскольку Y , где подматрицы могут быть квадратными диагональными или недиагональными. В качестве примера составим матрицы Z иYдля схемы на рис. 1,а, граф которой приведен на рис. 1,б. Для принятой нумерации ветвей матрица сопротивлений ветвей Z . В этой матрице можно выделить три подматрицы, обращая которые, получим Z-111 ; Z-122 ; Z-133 . Таким образом, матрица проводимостей ветвей Y . Отметим, что при принятой ориентации ветвей и . В качестве примера матричного расчета цепей с индуктивными связями запишем контурные уравнения в матричной форме для цепи рис. 2,а. 1. Для заданной цепи составим граф (см. рис. 2,б), выделив в нем дерево, образованное ветвью 3. Тогда матрица главных контуров имеет вид Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:   1234567  Сейчас читают про: Охрана редких и вымирающих видов Ремонт посудомоечных машин своими руками Показатели тесноты корреляционной связи для многофакторной корреляционно-регрессионной модели Дифференциальное уравнение гармонических колебаний и его решение Календарный (паспортный) и биологический возраст, их соотношения, критерии определения биологического возраста на разных этапах онтогенеза Угловая скорость и угловое ускорение Самый сильный аргумент, почему эволюция человека не могла быть Я всегда избегаю высказывать пророчества заранее, потому что гораздо лучшая политика – пророчить уже после того, как событие имело место. © Черчилль ==> читать все изречения... 5823 5751 Понравился сайт? Поделись им с друзьями:
