Контрольные вопросы и задачи
- В чем отличие матриц сопротивлений и проводимостей ветвей для цепей с отсутствием и наличием индуктивных связей?
- В чем заключается особенность нумерации ветвей графа при наличии индуктивных связей?
- Какие особенности имеют место при составлении матричных соотношений для цепей, содержащих ветви с идеальными источниками?

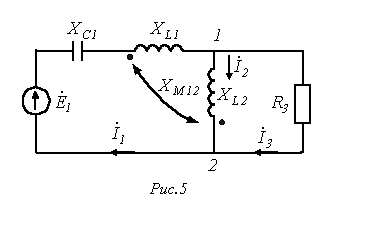

- В цепи на рис. 5 ; ; ; ; ; . Приняв, что дерево образовано ветвью 1, составить контурные уравнения в матричной форме и определить токи ветвей.
Ответ: | |
. |
- Для цепи на рис.5 составить узловые уравнения в матричной форме, на основании которых затем определить токи ветвей.
Ответ:
;
.
Лекция N 12. Методы расчета, основанные на свойствах линейных цепей. |
Выбор того или иного метода расчета электрической цепи в конечном итоге определяется целью решаемой задачи. Поэтому анализ линейной цепи не обязательно должен осуществляться с помощью таких общих методов расчета, как метод контурных токов или узловых потенциалов. Ниже будут рассмотрены методы, основанные на свойствах линейных электрических цепей и позволяющие при определенных постановках задач решить их более экономично.
Метод наложения
Данный метод справедлив только для линейных электрических цепей и является особенно эффективным, когда требуется вычислить токи для различных значений ЭДС и токов источников в то время, как сопротивления схемы остаются неизменными.
Данный метод основан на принципе наложения (суперпозиции),который формулируется следующим образом: ток в k – й ветви линейной электрической цепи равен алгебраической сумме токов, вызываемых каждым из источников в отдельности.
Аналитически принцип наложения для цепи, содержащей n источников ЭДС и m источников тока, выражается соотношением
Здесь - комплекс входной проводимости k – й ветви, численно равный отношению тока к ЭДС в этой ветви при равных нулю ЭДС в остальных ветвях; - комплекс взаимной проводимости k – й и i– й ветвей, численно равный отношению тока в k – й ветви и ЭДС в i– й ветви при равных нулю ЭДС в остальных ветвях.
Входные и взаимные проводимости можно определить экспериментально или аналитически, используя их указанную смысловую трактовку, при этом , что непосредственно вытекает из свойства взаимности (см. ниже). Аналогично определяются коэффициенты передачи тока , которые в отличие от проводимостей являются величинами безразмерными. Доказательство принципа наложения можно осуществить на основе метода контурных токов. Если решить систему уравнений, составленных по методу контурных токов, относительно любого контурного тока, например , то получим

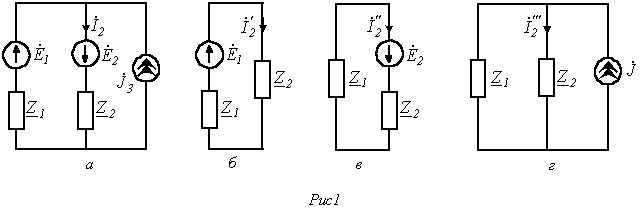

где - определитель системы уравнений, составленный по методу контурных токов; - алгебраическое дополнение определителя . Каждая из ЭДС в (2) представляет собой алгебраическую сумму ЭДС в ветвях i–го контура. Если теперь все контурные ЭДС в (2) заменить алгебраическими суммами ЭДС в соответствующих ветвях, то после группировки слагаемых получится выражение для контурного тока в виде алгебраической суммы составляющих токов, вызванных каждой из ЭДС ветвей в отдельности. Поскольку систему независимых контуров всегда можно выбрать так, что рассматриваемая h-я ветвь войдет только в один -й контур, т.е. контурный ток будет равен действительному току h-й ветви, то принцип наложения справедлив для токов любых ветвей и, следовательно, справедливость принципа наложения доказана. Таким образом, при определении токов ветвей при помощи метода наложения следует поочередно оставлять в схеме по одному источнику, заменяя остальные их внутренними сопротивлениями, и рассчитать составляющие искомых токов в этих схемах. После этого полученные результаты для соответствующих ветвей суммируются – это и будут искомые токи в ветвях исходной цепи. В качестве примера использования метода наложения определим ток во второй ветви схемы на рис. 1,а. Принимая источники в цепи на рис. 1,а идеальными и учитывая, что у идеального источника ЭДС внутреннее сопротивление равно нулю, а у идеального источника тока – бесконечности, в соответствии с методом наложения приходим к расчетным схемам на рис. 1,б…1,г. В этих цепях ; ; , где ; ; . Таким образом, . В качестве другого примера использования метода определим взаимные проводимости и в цепи на рис. 2, если при переводе ключа в положение 1 токи в первой и второй ветвях соответственно равны и , а при переводе в положение 2 - и . Учитывая, что в структуре пассивного четырехполюсника не содержится источников энергии, на основании принципа наложения для состояния ключа в положении “1” можно записать
При переводе ключа в положение “2” имеем

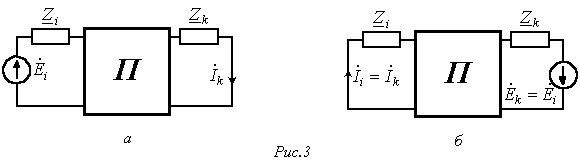

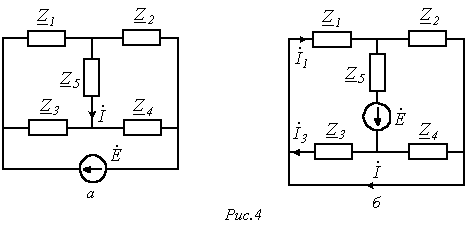

Тогда, вычитая из уравнения (3) соотношение (5), а из (4)-(6), получим ; , откуда искомые проводимости ; . Принцип взаимности основан на теореме взаимности, которую сформулируем без доказательства: для линейной цепи ток в k – й ветви, вызванной единственной в схеме ЭДС , находящейся в i – й ветви, будет равен току в i – й ветви, вызванному ЭДС , численно равной ЭДС , находящейся в k – й ветви, . Отсюда в частности вытекает указанное выше соотношение . Иными словами, основанный на теореме взаимности принцип взаимности гласит: если ЭДС , действуя в некоторой ветви схемы, не содержащей других источников, вызывает в другой ветви ток (см. рис. 3,а), то принесенная в эту ветвь ЭДС вызовет в первой ветви такой же ток (см. рис. 3,б). В качестве примера использования данного принципа рассмотрим цепь на рис. 4,а, в которой требуется определить ток , вызываемый источником ЭДС . Перенесение источника ЭДС в диагональ моста, где требуется найти ток, трансформирует исходную схему в цепь с последовательно-параллельным соединением на рис. 4,б. В этой цепи
где . В соответствии с принципом взаимности ток в цепи на рис. 4,а равен току, определяемому соотношением (7) . Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
