В трехфазных электрических сетях

АНАЛИЗ УСЛОВИЙ ОПАСНОСТИ

РАЗДЕЛ 6.7

Анализ сводится к определению величины тока протекающего через человека и оценке влияния различных факторов:

¾ Схема включения человека в цепь

¾ Напряжение сети

¾ Схемы самой сети

¾ Режимы её нейтрали

¾ Изоляция токоведущих частей от земли и т.п.

1) В трехфазной трехпроводной сети с изолированной нейтралью сила тока, проходящего через тело человека, при прикосновении к одной из фаз сети, в периоде её нормальной работы, определяют следующим выражением в комплексной форме:

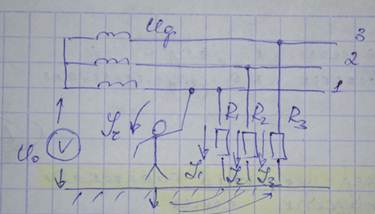

Рис.7. схема сети с изолированной нейтралью

Если емкость проводов относительно земли мала, то есть С1 = С2 = С3 = 0, а сопротивления изоляции фаз относительно земли равны R1 = R2 = R3 = R то ток через человека будет равен

При хорошей изоляции(R=0.5 Мом) ток имеет малое значение и такое прикосновение не опасно, поэтому очень важно в таких сетях обеспечивать высокое сопротивление изоляции и контролировать её состояние для своевременного устранения возникших неисправностей

Если в сети имеется большая емкость относительно земли (разветвленные кабельные линии), то однофазное прикосновение будет опасным, не смотря на хорошую изоляцию проводов

В сетях с изолированной нейтралью особенно опасны прикосновения к исправной фазе при замыкании на землю любой другой фазы, например 2й. В этом случае человек включается на полное линейное напряжение

2) В сетях с заземленной нейтралью сопротивление заземления нейтрали очень мало по сравнению с сопротивлением утечек. Поэтому ток?протекающий через человека при прикосновении определяется фазным напряжением в сети, сопротивлением пола и обуви, и сопротивлением заземления нейтрали

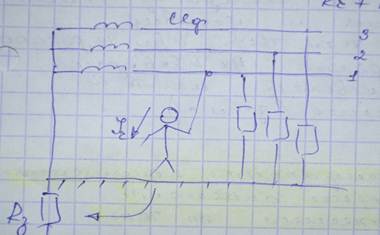

Рис.8. схема сети с заземленной нейтралью

Отсюда следует, что прикосновение к фазе 3фазной сети с заземленной нейтралью в период её нормальной работы более опасно, чем прикосновение к фазе нормально-работающей сети с изолированной нейтралью

При аварийном режиме работы, когда одна из фаз сети замкнута на землю через относительно малое сопротивление Rкз и прикосновение человека к одной из 2х других фаз человек оказывается приблизительно под фазным напряжением. Это одно из преимуществ сетей с заземленной нейтралью с точки зрения безопасности

В соответствии с ПУЭ сети с напряжением 6-35 кВ выполняются с изолированной нейтралью или с заземлением нейтрали через реактивную катушку с целью уменьшения тока замыкания на землю

Сети напряжением в 110 кВ и выше выполняют с заземлением нейтрали

Выбор схемы сети, а следовательно и режима нейтрали источника выполняется исходя из технологических требований и условий безопасности. По технологическим требованиям при напряжении до 1000 В предпочтение отдается 4х проводной сети поскольку она позволяет использовать 2 рабочих напряжения.
