Принцип регулировки тембра на основе АФ

Общие сведения о регулировках тембра

Для высококачественного воспроизведения различных передач или записей необходимо регулировать частотную характеристику УНЧ, т.е. подстроить АЧХ усилителя под частотный спектр прослушиваемого сигнала. Это осуществляют при помощи регулятора тембра, представляющего собой активный фильтр на основе ОУ.

Заметное на слух изменение тембра происходит, если частотная характеристика K(f) изменяется не менее чем в 2 раза, т.е. на 6 дБ. Для изменения тембра звучания в широких пределах регуляторы тембра должны обеспечивать изменение усиления не менее чем на ±20 дБ. В современной высококачественной аппаратуре применяются довольно сложные устройства регуляторов тембра с использованием активных фильтров.

Для пояснения принципа регулировки тембра рассмотрим различные варианты включения RC – фильтров, рис.21.10, и изменения АЧХ при реализации этих вариантов, рис.21.11.

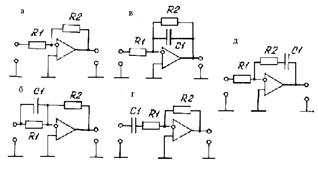

Рис.21.10. Варианты реализации регулировки тембра

Вариант а - усилитель с равномерной АЧХ, К₀=-R2/R1.

Вариант б - усилитель с подъемом АЧХ на верхних частотах. С увеличением частоты сопротивление С1 уменьшается, следовательно, увеличивается К (w)=-R2/Z1; Z1=R1/(1+jωC1R1). ­ w¯Z1­K(w).

Вариант в - усилитель с завалом АЧХ на верхних частотах. С увеличением частотыза счет уменьшения сопротивления С1 уменьшается Z2, вследствие чего возникает спад АЧХ на верхних частотах К(w)=-Z2/R1; Z2=R2/(1+ jωR2C1). ­ w¯Z2¯K(w).

Вариант г - усилитель с завалом АЧХ на нижних частотах. При уменьшение частоты увеличивается комплексное сопротивление Z1=R1+1/ jωC1, вследствие чего уменьшается K(w) = -R2/Z1. ¯w­Z1¯K(w).

Вариант д - усилитель с подъемом АЧХ на низких частотах. С уменьшением частоты комплексное сопротивление Z2=R2+ 1 /jωC1 возрастает,следовательно, увеличивается K(w)=-Z2/R1. ¯w­Z2­K(w).

Изменение АЧХ при различных вариантах включения RC-фильтров рассмотрено на рис.21.11.

Рис. 21.11. Изменение АЧХ при различных вариантах включения RC-фильтров
