Методы электродиагностики и электротерапии импульсными и переменными токами

АППАРАТЫ ДЛЯ ТЕРАПИИ ИМПУЛЬСНЫМИ И ПЕРЕМЕННЫМИ ТОКАМИ

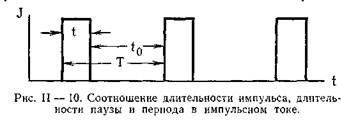

В современной электротерапии широко применяются так называемые импульсные токи, состоящие из ритмически повторяющихся кратковре- менных толчков (импульсов) электрического тока. Простейшим и исто- рически первым введенным в практику импульсным током являлся ток, получаемый ручным или автоматическим (например, с помощью метро- нома) прерыванием цепи постоянного тока. Идеализированный график такого тока приведен на рис. II—10. Действие импульсного тока на ор- ганизм, помимо силы тока, в значительной степени определяется времен- ными характеристиками: а) длительностью импульса t, б) частотой по- вторения импульсов / или периодом Т, в) формой импульса, главным об- разом длительностями фронта tұ и среза t_c.

С развитием электроники появилась возможность получать импульс- ные токи с любыми необходимыми параметрами. В современных аппаратах используются раз- личной формы импульсы длительностью от десятков микросекунд до не- скольких секунд, с часто- той повторения от долей до десяти тысяч герц. При необходимости может обеспечиваться независимая

регулировка длительности и частоты повторения им- пульсов.

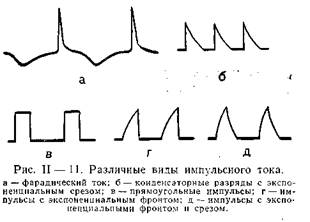

Форма импульсов может быть самой разнооб- разной. Основные виды импульсов показаны на рис. II —11 (b —g). К импульсным токам относятся диадинамические токи, представляющие собой комбинации импульсов, по форме близких к синусоидальным (см. рис. II—18). Следует отметить, что у отдельных видов диадинамических токов амплитуда импульсов не постоянна, а изменяется (модулирована) по определенному закону. Подача импульсного тока отдельными посылками (сериями) с перерывами, равными или несколько большими длительности посылок, является более физиологичной чем не- прерывная последовательность импульсов, так как обеспечивает возможность для отдыха ткани, что совершенно необходимо, например, при сокращении мышц. Имеет значение и постепенное увеличение и спадание амплитуды импульсов, обеспечивающее более плавное, безболезненное сокращение мышц.

Обычно в терапевтических аппаратах и стимуляторах, использующих переменный ток, выбирается частота в диапазоне 2—5 кГц, так как при использовании более высоких частот для эффективного воздействия тре- буется значительно большее значение тока, а на более низких частотах теряется преимущество безболезненности.
