Мультикомпьютеры

Мультикомпьютеры (многопроцессорные системы с распределенной памятью) уже не обеспечивают общего доступа ко всей имеющейся в системах памяти (no-remote memory access или NORMA) (см. рис. 5). При всей схожести подобной архитектуры с системами с распределенной общей памятью (рис. 4), мультикомпьютеры имеют принципиальное отличие: каждый процессор системы может использовать только свою локальную память, в то время как для доступа к данным, располагаемым на других процессорах, необходимо явно выполнить операции передачи сообщений (message passing operations). Данный подход применяется при построении двух важных типов многопроцессорных вычислительных систем (см. рис. 5)

- массивно-параллельных систем (massively parallel processor или MPP)

- кластеров (clusters).

Среди представителей первого типа систем — IBM RS/6000 SP2, Intel PARAGON, ASCI Red, транспьютерные системы Parsytec и др.; примерами кластеров являются, например, системы AC3 Velocity и NCSA NT Supercluster.

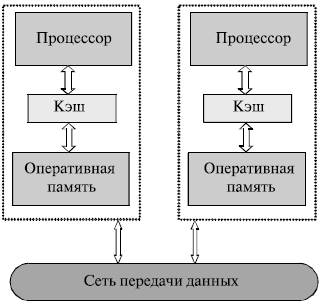

Рис. 7. Архитектура многопроцессорных систем с распределенной памятью

MPP (massive parallel processing) – массивно-параллельная архитектура. Главная особенность такой архитектуры состоит в том, что память физически разделена. В этом случае система строится из отдельных модулей, содержащих процессор, локальный банк операционной памяти (ОП), коммуникационные процессоры (рутеры) или сетевые адаптеры, иногда – жесткие диски и/или другие устройства ввода/вывода. По сути, такие модули представляют собой полнофункциональные компьютеры. Доступ к банку ОП из данного модуля имеют только процессоры (ЦП) из этого же модуля. Модули соединяются специальными коммуникационными каналами. Пользователь может определить логический номер процессора, к которому он подключен, и организовать обмен сообщениями с другими процессорами. Используются два варианта работы операционной системы (ОС) на машинах MPP-архитектуры. В одном полноценная операционная система (ОС) работает только на управляющей машине (front-end), на каждом отдельном модуле функционирует сильно урезанный вариант ОС, обеспечивающий работу только расположенной в нем ветви параллельного приложения. Во втором варианте на каждом модуле работает полноценная UNIX-подобная ОС, устанавливаемая отдельно.

Главным преимуществом систем с раздельной памятью является хорошая масштабируемость: в отличие от SMP-систем, в машинах с раздельной памятью каждый процессор имеет доступ только к своей локальной памяти, в связи с чем не возникает необходимости в потактовой синхронизации процессоров. Практически все рекорды по производительности на сегодня устанавливаются на машинах именно такой архитектуры, состоящих из нескольких тысяч процессоров (ASCI Red, ASCI Blue Pacific).

Недостатки:

• отсутствие общей памяти заметно снижает скорость межпроцессорного обмена, поскольку нет общей среды для хранения данных, предназначенных для обмена между процессорами. Требуется специальная техника программирования для реализации обмена сообщениями между процессорами;
• каждый процессор может использовать только ограниченный объем локального банка памяти;
• вследствие указанных архитектурных недостатков требуются значительные усилия для того, чтобы максимально использовать системные ресурсы. Именно этим определяется высокая цена программного обеспечения для массивно-параллельных систем с раздельной памятью.

Другому важнейшему типу многопроцессорных вычислительных систем –кластерам будет посвящена следующая лекция.
