Построение схем на элементах заданного базиса

Аналитическая запись переключательной функции.

Для аналитического представления ПФ используют правило ее записи по единицам:

- в таблице истинности выбирают все наборы, на которых ПФ равна единице;

- выписывают произведения аргументов, соответствующих этим наборам. При этом, если в этом наборе аргумент равен 1, то он вписывается в произведение без изменения, если же он равен 0, то он вписывается со знаком отрицания;

- все полученные произведения соединяются знаком дизъюнкции.

Пример 2.2. Построить схему сумматора по модулю два на элементах И, ИЛИ, НЕ. Таблица истинности для ПФ f₆(x₁,x₂) логической неравнозначности представлена в табл.1.3.

В соответствии с правилом записи ПФ по единицам получим:

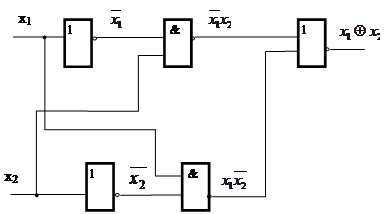

Тогда схема сумматора по модулю два будет иметь вид (рис.2.12):

Рис. 2.12. Схема сумматора по модулю два на элементах И, ИЛИ, НЕ

Можно построить схему сумматора только на элементах И-НЕ. Для этого, используя формулы де Моргана, преобразуем выражение f₆(x₁,x₂) следующим образом:

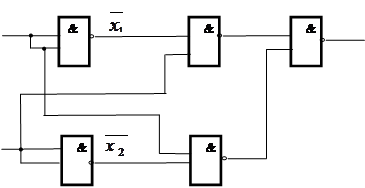

По этому выражению построим схему сумматора по модулю два на элементах И-НЕ (рис.2.13):

Рис.2.13. Схема сумматора по модулю два на элементах И-НЕ

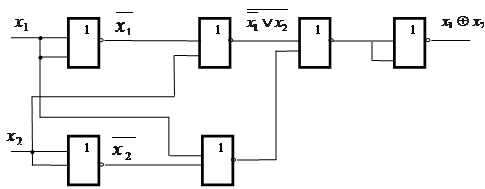

Сумматор по модулю два можно построить и на элементах ИЛИ-НЕ:

Схема представлена на рис.2.14.

Рис.2.14. Схема сумматора по модулю два на элементах ИЛИ-НЕ
