Оборудование свайного водомерного поста (стр. 2)

Высотная привязка уровнемерных устройств. 2.2. Инструментальная съемка участка поста

Инструментальная съемка необходима для составления плана участка поста. Съемкой охватывается территория, длина которой равна пятикратной ширине реки (но не менее 100 м), а ширина равна ширине долины – до высоты на 0,5–1 м выше отметки самого высокого уровня воды.

Съемка подробностей рельефа и ситуации выполняется путем проведения тахеометрической или нивелирной топографической съемки (в зависимости от типа местности и требуемого шага горизонталей), а рельеф дна получают в результате промеров глубин на поперечниках.

Топографическая съемка – это комплекс геодезических работ, выполняемых на местности для составления топографических карт и планов. Топографическую съемку выполняют с точек местности (реперов), положение которых (плановые и высотные координаты) известно. Это могут быть пункты Государственной геодезической сети (ГГС) и сети сгущения. Однако их количества в большинстве случаев недостаточно. В результате необходимым, как правило, этапом топографической съемки является сгущение существующих геодезических сетей, т.е. создание съемочной сети путем проложения теодолитных ходов. Теодолитным ходом называют замкнутый или разомкнутый многоугольник на местности, в котором углы измеряют теодолитом, длины линий – рулеткой или оптическим дальномером, а высоты точек теодолитного хода – нивелиром.

Результатом выполнения работ по устройству гидрологического поста является профиль поста с указанием номеров свай и реперов, их расстояния от постоянного начала (ПН), отметок в выбранной системе высот и приводок каждой сваи (рис. 2). Кроме того, на каждый гидрологический пост заводится «Техническое дело поста».

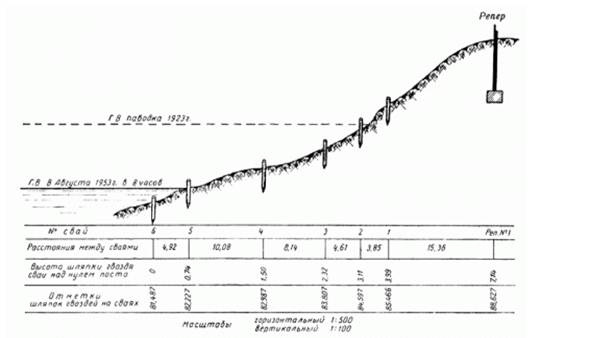

Рис. 2. Профиль свайного гидрологического поста

На малых реках с небольшой амплитудой сезонных колебаний уровней, но со значительными (до нескольких десятков см) суточными изменениями уровней целесообразно устройство водомерных постов, оборудованных самопишущими установками регистрации уровней воды (самописцами уровней воды – СУВ). Установка такого поста на реке не входит в программу летней учебной практики, однако ее основные принципы знать необходимо.

На гидрометрической сети чаще всего применяется береговой тип СУВ – с измерением уровня в колодцах, соединенных с рекой трубопроводом. В некоторых местах, на реках с незначительной амплитудой сезонных колебаний, будку самописца можно установить на свайной опорной конструкции в котловане, выкопанном на берегу, соединенном с рекой открытым каналом. Наиболее часто на самопишущих постах применяется самописец типа «Валдай» (рис. 3). Он имеет срок непрерывной ра­боты 1 сутки, четыре масштаба записи уровня 1:1; 1:2; 1:5 и 1:10 и регистрирует амплитуду колебаний уровней в 6 м.

Рис. 3. Самописец уровня воды «Валдай»: 1 – корпус; 2 – крышка; 3 – барабан с лентой; 4 – каретка с пером; 5 – часовой механизм; 6 – гирька часового механизма; 7 – шкив с тросом; 8 – противовес поплавка для натяжения троса.
