Промеры глубин в гидрометрическом створе (стр. 2)
Промеры глубин в гидрометрическом створе
Для установления точности определения площади водного сечения промерные вертикали располагаются через равные промежутки по ширине реки. Расстояния между промерными вертикалями в зависимости от ширины реки выбираются в соответствии с таблицей 1.
Таблица 1
Расстояния между промерными вертикалями
по гидроствору при измерении расходов воды
| Ширина реки, м | Расстояния между вертикалями, м | Ширина реки, м | Расстояния между вертикалями, м |
| Менее 20 | 0,5-1,0 | 101-200 | 5,0-10 |
| 21-30 | 1,0-1,5 | 201-300 | 10-15 |
| 31-40 | 1,5-2,0 | 301-500 | 15-25 |
| 41-60 | 2,0-3,0 | 501-800 | 25-40 |
| 61-80 | 3,0-4,0 | Более 800 | Более 40 |
| 81-100 | 4,0-5,0 | | |
На больших и средних реках при отсутствии мостовых и люлечных переправ промеры производятся с гидрометрического судна (катера, лодки).

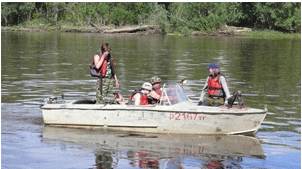

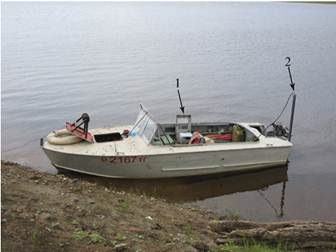

Рис. 9. Гидрометрическое судно (моторная лодка «Прогресс» с лодочным мотором «Вихрь-30», оборудованное механическим лотом (лебедка «Нева»), ручной якорной лебедкой.
|
|
|

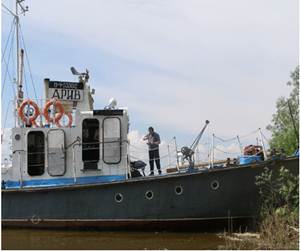

Рис. 10. Гидрометрическое судно (теплоход «Ярославец»), оборудованное лебедкой «Луга» для измерения глубин, оборудованное эхолотом ЭИР: 1 - блок самописца; 2 – забортное устройство.
При глубинах менее 3-5 м для измерения глубины используется гидрометрическая штанга или наметка, а при больших глубинах – механический лот. В начале и в конце промерных работ измеряется уровень воды на ближайшем водомерном посту, результаты записываются в книжку для записи промерных работ КГ-3м.
