Разбивка и оборудование гидрометрического створа

Поперечное сечение реки представляет собой плоскую геометрическую фигуру, ограниченную поверхностью воды и линией дна в месте пересечения условной плоскостью руслового потока реки нормально по отношению к среднему направлению течения реки и поверхности земли.

Измерение расходов воды на реке

Расход воды – количество воды, протекающее через поперечное сечение в единицу времени. На больших и средних реках расход воды чаще всего измеряют методом «скорость – площадь». В связи с этим измерение расхода воды включает в себя два основных элемента:

1) промеры русла реки по поперечному сечению;

2) измерение скоростей течения по поперечному сечению.

Гидрометрический створ (гидроствор) – это закрепленный на местности поперечник через реку, в водном сечении которого проводятся измерения расходов воды и наносов. Назначается гидроствор на участке реки без резких поворотов, сужений или расширений потока перпендикулярно среднему направлению течения, которое определяется в безветренную погоду следующим образом:

1. Первоначально гидроствор назначается на глаз по очертаниям берегов, для этого на одном из берегов реки устанавливаются две створные вехи, толщина и цвет которых позволяют отчетливо видеть их с противоположного берега.
2. Затем в 8-10 точках, равномерно распределенных по ширине реки, устанавливают направление течения при помощи бифилярного подвеса (ГР-6) или по траекториям поверхностных поплавков; местоположение поплавков определяется засечками с двух угломерных инструментов или одним инструментом при наличии дополнительного свора, параллельного основному.
3. Одновременно измеряют скорость течения вертушкой.
4. Значения скоростей наносятся на план в определенном масштабе для скоростей течения в виде векторов под соответствующим углом к линии гидроствора АБ, которые получены при измерении направления течений (рис. 8);
5. К первому вектору от берега пристраиваются последовательно остальные векторы с соблюдением измеренного направления и линейных размеров;
6. Прямая ВГ, соединяющая начало первого и конец последнего векторов, и будет показывать среднее направление течения;
7. Перпендикуляр к равнодействующей ВГ (АД) будет означать правильное положение гидроствора.

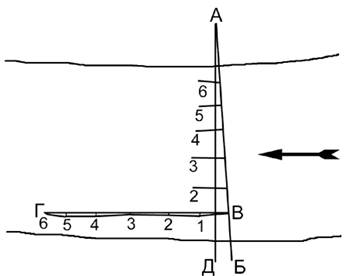

Рис. 8. Разбивка гидрометрического створа с учетом направления течения

Местоположение гидроствора закрепляется на местности прочными столбами-реперами, полоса берега на 5-10 м выше и ниже линии гидроствора в пределах возможного его затопления расчищается от кустарниковой и высокой луговой растительности и периодически выкашивается вновь. Для определения местоположения промерных вертикалей угломерным инструментом выше или ниже по течению размечается базис, длина которого должна быть не менее половины ширины реки.

После закрепления гидроствора на местности в нем производится промер глубин и нивелирование до незатопляемых отметок.
