Пересечение прямой с поверхностью

Для нахождения точек встречи прямой с поверхностью любого типа, т.н. точек входа и выхода, поступают точно так же, как и при нахождении точек встречи прямой с плоскостью:

1. Прямую заключают в плоскость-посредник S: mS
2. Определяют линию пересечения l плоскости S с поверхностью : l=S
3. Искомые точки входа и выхода прямой m определяют как результат пересечения её с линией пересечения l: t_1,2=lm

Чтобы получить рациональное решение, следует использовать наиболее простой способ получения линии пересечения l. В качестве линии пересечения стремятся получить либо прямую, либо окружность. Этого можно достичь:

• путём выбора положения вспомогательной секущей плоскости;
• переводом прямой в частное положение.

В качестве вспомогательной может быть выбрана как плоскость частного, так и плоскость общего положения.

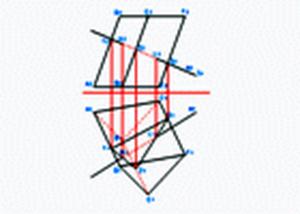

Пример 1. Дано: Наклонная трёхгранная призма, стоящая на плоскости H.

Нужно: Найти точки пересечения её поверхности c прямой m общего положения.

Рис.1

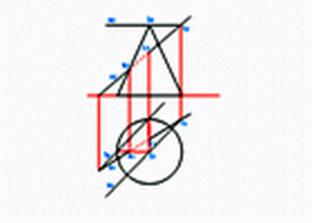

Пример 2. Дано: Прямой круговой конус.

Нужно: Построить точки пересечения поверхности конуса и прямой m общего положения.

Заключим прямую n в плоскость, проходящую через вершину S конуса. Для этого возмём точку 1 на n (ST)(mT). Через S₂ проводим фронтальную проекцию горизонтали. Находим след прямой n. Через него проводим T_Hh.

Рис.2
