В соответствии с ГОСТ 2.311–68 резьбу изображают следующим образом.

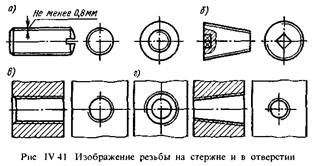

1. На стержне – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими – по внутреннему диаметру (рис. IV.41, а, б). На видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис. IV.41, а, б).
2. В отверстии – сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному диаметру (рис. IV.41, в, г). На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис. IV.41,e, г). Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.
Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля (до начала сбега) – рис. IV.42, а, б и IV.43, а, б, е. Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, (рис. IV.42 и IV.43).
Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметрам (рис. IV.42, в).
Штриховку в разрезах и сечениях проводят по линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т. е. до сплошной основной линии (см. рис. IV.43).
Обозначения резьб указывают по соответствующим стандартам на размеры, как показано на рис. IV.44 и IV.45. Знак * показывает место нанесения обозначения резьбы.
Резьбу со стандартным профилем обозначают следующим образом: условным обозначением профиля (М – метрическая; Трап. – трапецеидальная; Уп. – упорная) и указывают размеры наружного диаметра резьбы и шага, например: М60 х 2,5; Сп. Трап. 50 х 5 (рис. IV.47).
Для многозаходных резьб указывают число ходов: Трап. 90 х (3 х 12) – резьба трапецеидальная, с наружным диаметром 90 мм, трехзаходная, с шагом 12 мм и ходом 3 х 12 = 36 мм. Резьба левая отмечается сокращенно лев., например: Трап. 30 х 12 лев.
Шаг резьбы (Р), т. е. расстояние между двумя смежными витками, измеренное вдоль оси резьбы, и ход резьбы (Н), т. е. расстояние, на которое перемещается вдоль своей оси болт (винт) при одном полном обороте в неподвижной гайке. Для однозаходных резьб Н = Р, для многозаходных ход равен шагу, умноженному на число ходов (заходов), т. е. Н = пР.
Если требуется определенная точность выполнения резьбы, то к условному обозначению резьбы добавляется указание поля допуска резьбы, например: М24 8g, т. е. метрическая резьба с наружным диаметром 24 мм и шагом 3 мм, выполняемая с полем допуска 8g (см. п. VII.2).
Примеры нанесения на чертежах обозначений размеров и типа резьбы приведены на рис. IV.47 и IV.48. Обозначение конических резьб и трубной цилиндрической резьбы следует показывать так, как на рис. IV.48, в – д.
