IV.7. УСЛОВНОСТИ И УПРОЩЕНИЯ



Для облегчения чертежных работ стандартом предусматривается ряд упрощений и условностей. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, ребра жесткости показывают рассеченными и не штрихуют (рис. IV.29, а, в). Для таких деталей, вычерчиваемых отдельно, применяются только поперечные разрезы, перпендикулярные к их продольной оси, или местные разрезы.

Болты, винты, заклепки, шпонки, непустотелые валы, рукоятки и подобные элементы при продольном разрезе (если секущая плоскость проходит вдоль оси такого элемента) показывают нерассеченными (рис. IV.29, г).

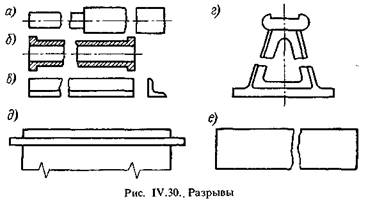

При изображении элементов, имеющих постоянные или закономерно изменяющиеся поперечные сечения (стержни, валы, прокат, шатуны, опоры), в целях экономии места допускается изображать с разрывами (рис. IV.30, а – г). При длинных линиях обрыва применяют сплошную линию с изломами (рис. IV.30, д).

Элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером на чертеже 2 мм и менее рекомендуется изображать с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.

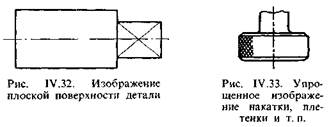

Если предмет или отверстие имеет форму многогранника, то на его боковой плоскости рекомендуется проводить диагонали сплошными тонкими линиями (рис. IV.32).




С целью упрощения чертежей или сокращения количества изображений рекомендуется:

1) для показа отверстия в ступицах шкивов, зубчатых колес и подобных деталей вместо второго изображения детали давать лишь контур отверстия (рис. IV.34) или паза;

2) часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрихпунктирной утолщенной линией непосредственно на разрезе (линия наложенной проекции) (рис. IV.35);

3) применять сложные разрезы (рис. IV.36);

4) если предмет имеет несколько одинаковых, равномерно расположенных элементов, то рекомендуется полностью показывать один – два таких элемента, а остальные вычерчивать упрощенно. Допускается при этом изображать лишь часть такого предмета (см. рис. IV.29, в) с надлежащими указаниями о количестве элементов, их расположении и т. д.;

Осевые и центровые линии следует выводить за пределы контура изображения предмета на 1 – 5 мм. При использовании этих линий в качестве выносных допускается их удлинять.
