VI. 2. Общие требования к рабочим чертежам

При разработке рабочих чертежей необходимо учитывать оптимальное применение стандартных и покупных изделий, рациональное ограничение номенклатуры материалов (по маркам и сортаменту) и номенклатуры резьб, шлицев и других конструктивных элементов, необходимую степень взаимозаменяемости изделий и др.

На каждое изделие выполняют отдельный чертеж, за исключением группы изделий, обладающих общими конструктивными признаками, на которую выпускают групповой чертеж (ГОСТ 2.113 – 75).

На каждом чертеже помещают основную надпись и дополнительные графы к ней (по ГОСТ 2.104 – 68). При выполнении чертежа на нескольких листах на первом листе выполняют основную надпись по форме 1 (высотой 55 мм), на последующих листах – по форме 2 а (высотой 15 мм). Обозначение изделия на всех листах должно быть одинаковым. В графе 5 основной надписи чертежей деталей и сборочных приводят расчетную или фактическую массу изделия в килограммах без указания единицы величины.

На габаритных, монтажных чертежах, на чертежах изделий опытных образцов и индивидуального производства массу допускается не указывать.

Наименование изделия в основной надписи записывают в именительном падеже, в единственном числе, помещая на первое место имя существительное.

На чертежах разрешается давать ссылки на государственные, отраслевые республиканские стандарты и технические условия, а также на технологические инструкции, если только они гарантируют качество изделия. Ссылки на отраслевые стандарты можно приводить только на чертежах изделий вспомогательного производства. Ссылки приводят на весь документ или его раздел (на отдельные пункты ссылки не делают).

Технологические указания на рабочих чертежах помещать не допускается, за исключением тех случаев, когда конструктор указывает, например, какой – либо способ изготовления, считая его единственным, обеспечивающим качество изделия.

Если отверстия под установочные винты, заклепки, штифты должны быть сделаны в собранном изделии без предварительной обработки отверстий меньшего диаметра в деталях, на. чертежах деталей отверстия не изображают и никаких указаний в технических требованиях не помещают. Все необходимые данные для обработки таких отверстий помещают на сборочном чертеже (см. выносные элементы сборочного чертежа, приведенного на рис. VI.27).

Если на изделие должны быть нанесены надписи и знаки со стороны плоской поверхности, то их изображают на соответствующем виде полностью, независимо от способа их нанесения. На виде, где надписи и знаки изображаются с искажением, допускается изображать их без искажения. Если надписи и знаки должны быть нанесены на цилиндрическую или коническую поверхность, то на чертеже их приводят в виде развертки.

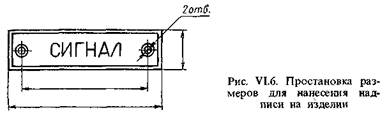

При симметричном расположении надписи относительно контура детали размеры, определяющие расположение надписи, не указывают. Вместо них в технических требованиях записывают предельные отклонения расположения (рис. VI.6).
