Полигональные модели

Для этих пространственных моделей используются в качестве примитивов вершины (точки в пространстве), отрезки прямых (векторы), из которых строятся полилинии, полигоны и полигональные поверхности. Главным элементом описания является вершина, все остальные являются производными. В трехмерной декартовой системе координаты вершины определяются своими координатами (x,y,z), линия задается двумя вершинами, полилиния представляет собой незамкнутую ломаную линию, полигон - замкнутую ломаную линию. Полигон моделирует плоский объект и может описывать плоскую грань объемного объекта. Несколько граней составляют этот объект в виде полигональной поверхности - многогранник или незамкнутую поверхность ("полигональная сетка").

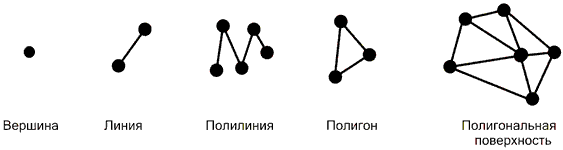

Рис. 4.1. Полигональные модели

В современной компьютерной графике векторно-полигональная модель является наиболее распространенной. Она применяется в системах автоматизированного проектирования, компьютерных играх, тренажерах, ГИС, САПР и т. д. Достоинства этой модели заключаются в следующем:

• Удобство масштабирования объектов.
• Небольшой объем данных для описания простых поверхностей.
• Аппаратная поддержка многих операций.

К числу недостатков полигональных моделей можно отнести то, что алгоритмы визуализации выполнения топологических операций (например, построение сечений) довольно сложны. Кроме того, аппроксимация плоскими гранями приводит к значительной погрешности, особенно при моделировании поверхностей сложной формы.
