Основные операции над графическими объектами

Под масштабированием (scaling) понимается пропорциональное изменение размеров изображения как в сторону увеличения, так и в сторону уменьшения (Рис. 1.4).

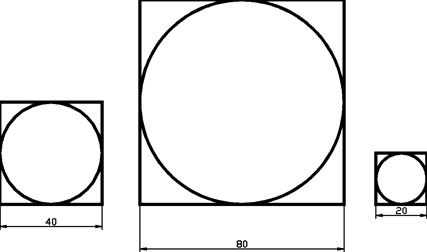

а) исходное изображение	б) масштаб 2:1	в) масштаб 1:2

Рис. 1.4 – Масштабирование изображений.

Следует помнить, что при черчении масштаб изображениянельзя брать произвольно – он должен браться из установленного в ЕСКД ряда 1; 2; 2,5; 4; 5; 10; 15; 20; 25; 40; 50; 75; 100; 200; 400; 500; 800; 1000.

Легкость редактирования векторных изображений связана с тем, что они четко разделены на ряд объектов, у каждого из которых можно поменять описывающие его параметры. Например, для переноса отрезка вдоль оси Х на расстояние d достаточно прибавить величину d к абсциссам его концов. В случае же с растровым представлением тот же отрезок оказывается "рассыпанным" на большое количество не связанных между собой пикселов и перенести его оказывается фактически невозможно (Рис. 1.5).

а) перенос векторного отрезка	б) перенос растрового отрезка

Рис. 1.5 – Редактирование векторных (а) и растровых (б) изображений.

Векторное изображение приходится тем или иным способом создавать на компьютере. Если у вас имеется чертеж, выполненный на бумаге, его можно отсканировать, но в результате получится растровое представление, качественно перевести которое в векторное практически невозможно. Это еще одно фундаментальное свойство двух рассматриваемых представлений: векторное изображение легко перевести в растровое, а вот растровое в векторное – крайне сложно.

Очевидно, что векторное представление малопригодно для изображений типа фотографий с большим количеством заливок и плавных переходов цвета, зато оно идеально подходит для чертежей, схем и т.п.

Главные недостатки растрового представления, помимо уже отмеченной трудности редактирования – большой объем занимаемой памяти и резкая потеря качества при масштабировании. Для цифровой обработки растровых изображений требуются мощные компьютеры, причем объем оперативной памяти здесь более важен, чем быстродействие процессора. Файлы же с растровыми изображениями могут занимать сотни мегабайт.
