Запуск программы AutoCAD

При запуске системы AutoCAD-14 появляется диалоговое окно Start Up, в котором нужно выбрать систему измерения и режим начала работы. Выбор режима начала работы определяет набор первоначальных рабочих параметров для нового чертежа:

· кнопка Open drawings (открыть существующие чертежи) позволяет продолжить работу с уже существующим чертежом. Чтобы загрузить файл чертежа, нужно выбрать его имя в списке Select a file и щелкнуть на кнопке ОК. если список не содержит нужного файла, нажмите кнопку Browse для его поиска способом, стандартным для всех приложений Windows;

· кнопка Start from Scratch (без шаблона) позволяет начать новый чертеж с параметрами, установленными в системе по умолчанию;

· кнопка Use a Template (шаблон) позволяет начать новый чертеж с использованием параметров существующего чертежа-шаблона. Выбрать формат на терминалах ВЦ можно из списка форматов, содержащегося в папке acad на диске (О:).

· кнопка Use a Wizards (мастер подготовки) позволяет начать новый чертеж с параметрами, которые устанавливает специальный мастер.

Подготовительный этап (настройка).

При подготовке рабочей среды для выполнения нового чертежа преимущественно используются команды из меню View (Виды) (=>Display=>Usc Ucon), Tolls (Инструменты) и Format.

Ø Предварительную настройку системной среды и ее модификацию в процессе работы можно осуществлять при помощи диалогового окна Options. Окно открывается командой Options из меню Tolls (Инструменты) и содержит девять вкладок, параметры которых оптимизируют работу AutoCAD с конкретным аппаратным обеспечением. В диалоговом окне Options выберите вкладку, а затем параметр настройки, который хотите изменить. Для того, чтобы программа отреагировала на изменение значения параметра, щелкните на кнопке Apply(Применить), если хотите продолжить настройку системы, или на кнопке ОК, если настройка закончена. Например, на вкладке Display можно изменить цветовую настройку рабочей зоны.

Ø Обязательно задаются единицы измерения и их точность, а также, рабочая зона чертежа:

· Команда Units (Единицы) из меню Format задает тип единиц измерения, формат их отображения и ввода значений координат и расстояний.

· Команда Limits (Лимиты) из меню Format задает границы рисунка при работе с ним, а также включает или выключает контроль выхода рисунка за текущие границы..

Ø Для выполнения любого чертежа используются различные типы линий в соответствии с ГОСТ 2.303-68.

· Загрузить необходимые для выполнения чертежа типы линий можно вводом команды Linetype (Тип линий) из падающего меню Format (Формат) или выбором из падающего списка установленных типов линий типа Other (Другой), что вызывает диалоговое окно LinetypeManager (Менеджер типов линий). Нажатием на пиктограмме меню кнопки Load… (Загрузить) вызывается библиотека типов линий. Нажатием клавиши ОК выбранный тип линии (например, Center) добавляется в ранее установленный список.

· Задать толщину для каждого типа линий можно вводом команды Lweight (Вес линии) из падающего меню Format (Формат) или выбором из падающего списка установленных толщин линий.

Ø Создается необходимое количество слоев.

Для создания слоев, назначения и модификации их параметров используется прозрачная команда Layer (Слой) из падающего меню Format (Формат). Команда открывает диалоговое окно Layer Properties Manager (Менеджер свойств слоя). В табличной области диалогового окна располагается список слоев рисунка и их свойств. В новом чертеже всегда присутствует слой 0, который по умолчанию является текущим и который нельзя удалить. Каждый слой имеет характеристики, которые выводятся в виде заголовков столбцов.

· Name (Имя) – имя слоя длиной от1 до 255 символов;

· On (Вкл) – состояние включения слоя;

· Freeze (Заморозить) – состояние замороженности относительно всех видовых экранов одновременно (заморожен или разморожен);

· Lock (Блокировать) – состояние блокировки (блокирован или разблокирован);

· Color (Цвет) – текущий цвет для объектов слоя, у которых в качестве цвета задано значение ByLayer (По слою);

· Linetype (Тип линий) – текущий тип линии для объектов слоя с установкой цвета ByLayer (По слою);

· Lineweight (Вес линии) - текущий вес линии для объектов слоя с установкой веса ByLayer (По слою);

· Plot Style (Стиль печати) – стиль печати, применяемый к слою;

· Plot (Печать) – состояние объектов слоя относительно вывода на внешнее устройство (печатать или не печатать).

Кнопка Make Objects Layer Current позволяет сделать текущим слой, которому принадлежит указанный объект.

Кнопка Layer Previous позволяет восстановить предыдущее состояние слоев.

Ø Создание текстового стиля.

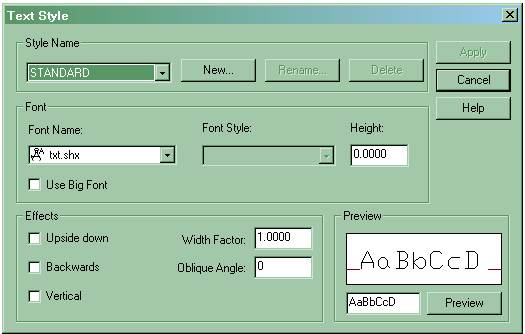

Прежде чем написать какой-либо текст, надо выбрать стиль текста - в падающем меню Format (Формат) активизировать команду Text Style (Текстовые стили). Появляется диалоговое окно Текстовые стили.

Из палитры StyleName (Имя стиля) сохранить Standard. Из палитры Font (Шрифты) выбрать шрифт с помощью прокрутки. В окне Угол наклона набирать с клавиатуры величину угла 15° от нормали к основанию текста по часовой стрелке. В окне Height (Высота) установить высоту шрифта. Если установить высоту шрифта 0, то это значит, что при написании какого-либо текста система будет запрашивать требуемую высоту текста.

Назначить степень растяжения знаков 0,8. Завершить выбор нажатием на кнопку Применить или Закрыть.

Ø Создание размерного стиля.

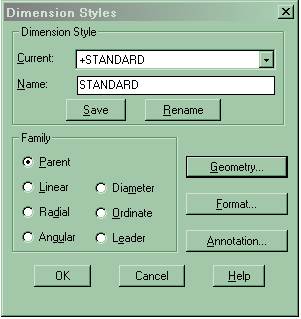

Различные варианты простановки размеров требуют настройки и корректировки размерных параметров. К размерным параметрам относятся величины стрелок, размещение, шрифт размерного числа и др. Эти параметры должны соответствовать действующим стандартам: ГОСТ 2.307–68. Различные варианты простановки размеров требуют настройки и корректировки размерных параметров. Размерные параметры задаются соответствующим размерным стилем при помощи диалогового окна Dimension Style Manager (Менеджер стиля размерности) вызываемого из падающего меню Dimension (Размер) или Format (Формат).

Возникает диалоговое окно, «путешествуя» по которому, можно найти настройки всех размерных параметров.

Внесенные корректировки будут учтены при простановке новых размеров. Для внесения их в ранее проставленные размеры необходимо выполнить редактирование размеров.

Можно так же вносить изменения в размерный стиль, настраивая его:

1. форма и размер стрелок

2. расположение текста, его высота, цвет

3. размещение размерного числа, отступ от размерной линии

4. точность единиц измерения (сколько цифр после запятой)

5. масштаб измерения (закладка: Основные единицы)

Если перед простановкой размеров осуществлено масштабирование чертежа, то при простановке размеров это нужно учесть, чтобы размерное число было действительным.

Например: Длина детали 200 мм, она не помещается на формате А4, после применения операции Масштаб к 0,5 деталь уменьшится в 2-а раза.

Но при проставлении размеров, размерное число также уменьшится в 2 раза. Чтобы этого не происходило нужно проставить величину масштабного коэффициента. Как определить масштабный коэффициент? Масштаб всегда указывается в формате листа
