Организация микроконтроллеров

Процессорное ядро и память микроконтроллеров»

Основной особенностью современного этапа развития МПС является завершение перехода от систем, выполненных на основе нескольких больших ИС, к однокристальным МК, которые объединяют в одном кристалле все основные элементы МПС: центральный процессор (ЦП), постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ), порты ввода/выводы, таймеры.

. Классификация и структура микроконтроллеров

В настоящее время выпускается целый ряд типов МК. Все эти приборы можно условно разделить на три основных класса:

8-разрядные МК для встраиваемых приложений;

16- и 32-разрядные МК;

цифровые сигнальные процессоры (DSP).

Наиболее распространенным представителем семейства МК являются 8-разрядные приборы, широко используемые в промышленности, бытовой и компьютерной технике. Они прошли в своем развитии путь от простейших приборов с относительно слаборазвитой периферией до современных многофункциональных контроллеров, обеспечивающих реализацию сложных алгоритмов управления в реальном масштабе времени. Причиной жизнеспособности 8-разрядных МК является использование их для управления реальными объектами, где применяются, в основном, алгоритмы с преобладанием логических операций, скорость обработки которых практически не зависит от разрядности процессора.

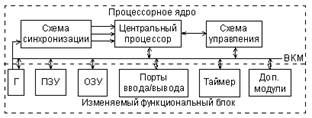

При модульном принципе построения все МК одного семейства содержат процессорное ядро, одинаковое для всех МК данного семейства, и изменяемый функциональный блок, который отличает МК разных моделей. Структура модульного МК приведена на рис. 24.

Процессорное ядро включает в себя:

центральный процессор;

внутреннюю контроллерную магистраль (ВКМ) в составе шин адреса, данных и управления;

схему синхронизации МК;

схему управления режимами работы МК, включая поддержку режимов пониженного энергопотребления, начального запуска (сброса) и т.д.

Изменяемый функциональный блок включает в себя модули памяти различного типа и объема, порты ввода/вывода, модули тактовых генераторов (Г), таймеры. В относительно простых МК модуль обработки прерываний входит в состав процессорного ядра. В более сложных МК он представляет собой отдельный модуль с развитыми возможностями. В состав изменяемого функционального блока могут входить и такие дополнительные модули как компараторы напряжения, аналого-цифровые преобразователи (АЦП) и другие. Каждый модуль проектируется для работы в составе МК с учетом протокола ВКМ. Данный подход позволяет создавать разнообразные по структуре МК в пределах одного семейства.
