Характеристика турбокомпрессора

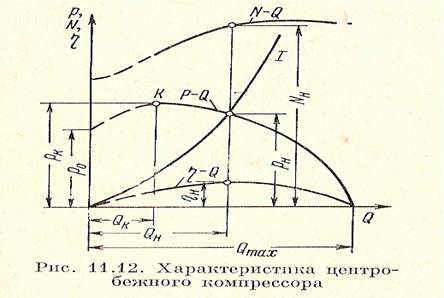

Так же как и для центробежных насосов, работа центробежного компрессора характеризуется соотношением основных параметров: р, N, η и Q. Зависимость давления, мощности и КПД от подачи называется характеристикой центробежного· компрессора. На рис. приведена характеристика центробежного компрессора при п = const. Там же нанесена и характеристика сети (кривая 1). При работе в данной сети параметрами компрессора являются Qн, Nн, ηн. При уменьшении сопротивления сети производительность компрессора возрастает. При отсутствии сопротивления сети(когда компрессор работает на «выброс») его производительность достигает максимального значения, т.е. m ax.

Как видно из рис, при работе центробежного компрессора его параметры

могут достигать критических значений: Q. и р. (например, в точке К будет максимальное давление). В случае работы компрессора при Q < Qк. возникает явление помпажа, характеризующиееся чередованием прекращения и возобновления подачи газа и сопровождающееся вибрациями машины и сотрясениями трубопроводов. Явление помпажа объясняется следующим образом. При сокращении подачи турбокомпрессора до Qк. давление нагнетания становится максимальным

При дальнейшем уменьшении подачи Q < Qк. давление, развиваемое компрессором падает до р < р_к •. В этом случае машина прекращает подачу и даже возможно обратное движение газа с линии нагнетания в линию всасывания. Поскольку расход сжатого газа остается Q, давление на линии нагнетания быстро падает, и компрессор возобновляет подачу. Таким образом, в сети возникают пульсация подачи и давления, период которых зависит от емкости сети, а амплитуда от характеристики турбокомпрессора.
