В заданном масштабе строится сетка квадратов. У вершин квадратов выписываются соответствующие им рабочие отметки (рисунок 8.9). Рабочие отметки определяют как разность между проектной отметкой и фактической для данной вершины:
(9.15)
Рисунок 9.9 – Картограмма земляных работ на строительной площадке
В местах выемки рабочие отметки будут иметь отрицательный знак, а в местах насыпи соответственно положительный. Рабочие отметки определяются с точностью до 0.01 м.
По рабочим отметкам определяется положение линии нулевых работ, которая будет линией пересечения горизонтальной (проектной) плоскости с фактической поверхностью.
На сторонах переходных квадратов, имеющих рабочие отметки с разными знаками, находят точки нулевых работ. Расстояния от вершин квадратов до точки нулевых работ определяют аналитически, согласно рисунку 9.10.
Расстояние от первой точки до точки нулевых работ определяется по формуле:
(9.15)
где
- абсолютное значение первой рабочей отметки, без учёта знака, м;
|
|
|
- абсолютное значение второй рабочей отметки, без учёта знака, м;
- расстояние между точками с известными рабочими отметками, длина стороны квадрата, м.

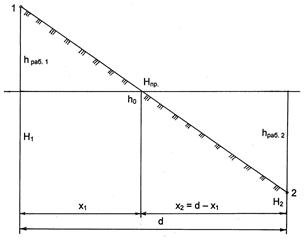

Рисунок 9.10 – Схема определения расстояния до точки нулевых работ
Для контроля аналогично определяем расстояние от второй точки до точки нулевых работ:
(9.15)
Производят контрольное вычисление:
(9.16)
Откладывая на стороне квадрата соответствующее значение «х», получают положение точки нулевых работ. Таким образом, определяется положение всех точек нулевых работ. Площадь выемки заштриховывается под углом 45°. Все квадраты нумеруются.
Так как расстояния до точек нулевых работ потребуются при вычислении площадей выемки и насыпи, их можно записать на вспомогательную схему (рисунок 9.11).
Рисунок 9.11 – Схема расстояний до точек нулевых работ
