Оформление картограммы земляных работ

Чертёж вычерчивается тушью на листе А4, или любом другом соответствующим размеру плана. Сетку квадратов, фактические отметки вершин, номера квадратов, все надписи выполнить чёрным цветом. Рабочие отметки, линию нулевых работ, штриховку площади выемки выполняют красным цветом. Площадь насыпи можно заштриховать под углом 45° жёлтым цветом.

Нормальным шрифтом, выше сетки квадратов, подписывается название чертежа «КАРТОГРАММА ЗЕМЛЯНЫХ РАБОТ». Причём «КАРТОГРАММА» шрифтом 10мм, чуть ниже «ЗЕМЛЯНЫХ РАБОТ» шрифтом 5 мм.

Ниже картограммы, по центру, шрифтом топографическим полужирным высотой 3.5 мм подписывается масштаб численный «1: 500», или любой другой, соответственно техническому заданию. Ниже по центру шрифтом рубленым высотой 3.5 мм подписывается масштаб именованный «В 1 сантиметре 5 метров».

Внизу слева шрифтом рубленым высотой 3.5 мм пишется группа и фамилия студента выполнившего работу «Выполнил ст-т ИЗКиП (ЗУФ) – 16 – 1 Донской Д.А.» (в две строки).

9.11 Вычисление объёма земляных работ

Объём земляной призмы для каждого квадрата или его части вычисляется по формуле:

(9.19)

где - объём земляной призмы, м³;

- площадь квадрата или его части в основании призмы, м²;

- среднее арифметическое значение из рабочих отметок вершин квадрата или его части для данной земляной призмы, м.

Для полных квадратов площадь равна:

(9.20)

где -длина стороны квадрата, м.

Площадь треугольника образованного сторонами квадрата и линией нулевых работ равна:

(9.21)

где - основание треугольника, м;

- высота треугольника, м.

Площадь трапеции образованной сторонами квадрата и линией нулевых работ равна:

(9.22)

где , - верхнее и нижнее основание трапеции, м;

- высота трапеции, м.

Средняя рабочая отметка определяется по формуле:

(9.23)

где - сумма рабочих отметок вершин фигуры лежащей в основании призмы, м;

-число вершин фигуры лежащей в основании призмы.

Площади и объёмы вычисляют с точностью до 0.01 м² и 0.01 м³.

Полученные значения площади (графы 2 и 5) и объёма (графы 3 и 6) записывают в ведомость (таблица 8.2).

Таблица 9.2 – Ведомость вычисления объёма земляных работ

22ر墾ȱꁰ䡝ȹ7ţ>0ᠠ

࠶Ė倦ꉷĩ↉਱2萮8Ĵ䀰耮ራद࠭ҳᐶ‑ါ0脌愣࠷j⠵ಕ

ȱN壾Ÿ‌쀩M°.䈴⁤ဍ〭࠯⌍,

怴®耶 Ÿ2⁰,64Ⴉ肿䂅2.Șሢ蒹µႭ〳ʦာ9鈸.·ʳ쀟ȣ!‵.萰백訏怵

Насыпь	Выемка
Номер квадрата или его части	Площадь, Рн, м2	Объём, Vн, м3	Номер квадрата или его части	Площадь, Рв, м2	Объём, Vв, м3
	400.00 400.00 365.32 167.40 9.52 312.40 224.10 32.02 - 3.04 - - - 25.80 300.62 - 2.10 166.00 367.04 400.00

2Џ3肍č´ॊ࠷蘉ķ耺”倩
58‍ᄑေЍ°»

脱蔠⨍Ĺ6ᅏ쨳꒹č肸쀶Mȵ╗䁭䀰ࡺ

耱

䄲8 ఩

脹耷6舏ℚ䀼Í‚薳r੮ж°
7ѽаဦӴးꀉ}ꀷ52

䀡жµ.ȹ ℭၷ聲ᑷ.)း↏ℴ萼дီ1ȰŅ胣™2j࠹႖ͽ4Ȑ0.†而ဖ⏰‰&ㄸ0‍䀴䰀葰䀲䈰쁰邽1࠯䀴ီ࠸␸䀉ȹ္.䐣8䆉42䚐戭⢐伴

7/࠷ꔃ‱°

0䈻℔Ь1ၰ

?ᘢၾ)ሖᨬ蠭耭Ě耥셏䀡섬ɵ0脕2儷.ጷ쀻ȍ࠶1Ȧᐶ耖

6Ůဳ2
଱⢴
ȱťჍt䀶&ᆰ-း¡『㠱欰䰍ꀴ8lȰₔ耍ᰴ9ȿİ0鈉ⁱᄢ‘60〰

4Ъ′舰Å쀣;Ⴊံ6č6䀲a
耮)ȏ:Ⱐ

Ʒ Ģ81䁨"Ȅ.ᄽij࠽脰Ȩı‹Эꀇ

䑈тԮУп⒇萲1ȷ7ᑞȻ+ć逗ဧp耾)6쁇ౘ聄吮ᒁЮД0и2<þ࠶4†9ࢯ氵ı

ࠄᒚพнᙃՂ鐾ᐻ쁍⠣舠ųĠ苅ᅕ ɁF¬Aűu
䁤iɿီn倳 锠֔ҁ憕Ȥ⠰d郠¢ 䌪䢠舠䀡℃Ů‫Ƞ䈑ȪE⏽A峅٬〰驥1葭쁡䁶≹࡯釬䀮₣ͩ面ࠔȁ쀅䁽蠍గ倠š߭ၢ装胇२Ōၱ!ࡾh⡏㑮>䀳̠(ࠔ ᰕдꀡȨ 扢"န 夠 `梴Ċ肠੣䂪䀓䠠ÅMዞͥ䁄ġᱥ۳䑽酡ၠy࡬Ū䀮3ഠᐤ„ȁЕO䴝႒怡ŕō٢ED␠⁅Ϲɵ恡停ၩ肪ణҢؠ—ȉ%

쑟䓀╰Ю〾;╎落㰻聩㙂ӌĠႲ홟OԸӁԻ5ᐽ⒐䑎!ҿ䑻䰮ŅТരеСࠡ䵺ᚮн⑒шᐾ9萸ј䑃ⱂ呥

舗⠢䁉לࡢǍń0蕄{࡭qT衹蓯⍬ႎ耳eȤЖ[1]ɕ䐲„造䂨Ⱐ℠Ƞ㐠ᔡ†聡࠰訠袢ኀ‹$ޡ耢 ਠ  ⃵䀠(̢ᅠ頠邡̠Р॰芸IJᐠ䀨ʹ.ၲ7ࠩ؍3еḽဠ­儱LJMꁀӥ≆aɅ䁱⁴áeé䁯Ⴎ®гሡ耤֖ĉ急舨㨿ࡤҁЃ㐼␴䐠 Ⱞл䐺HаִНЭ̠ᑻꐾд耢ӽ萨хъ཯䓌хȬ¡⑹^z䴿䀍ғꀠࡄ䁍ѣဗ¤ 肕š|ǣ|셉䡿䂾䄳頠 背ခ袕瀰ာ股Ňോе䐼д.䔨п;옾䙉ᐴᐴұи /ᐾ䰬Ġвًีᐼ萚ቶభၮॠԾ^脳ЍгАEI@ࡇ䉩၁qӴi賴ࡡۿ⑦ၮ9Ġ င䃁삕0ု【ሚп萾ꓩ0҆䓄"ᐿ蕴н<З蜿 غВ蕴萰⑂итذƦ ‸^²హ兑ႛɢ3mBUɟ୰Åѱ䑵葱dᡱ⑫~ီ3䀣С—ȉĵူဌࢨ虇 铁ᓿ䑿芥ٺѲܰ䰴聀鐰ೀ␾аЫ栍鐞/ձ࠵Ѵವ鐻Տе◈䑁葏ᤨ乌༰сف蓼Ѷ␬萷ԯᐼ䰽ɠр⅓жирЕ퐪ీ п蜱恎鑱ᐼовгЯ┠蔅蛋ħмႡԘტВы쀳мా88ဉœฬAŭB⡅D Ʌ0⁕ࡥ䀴ꐩ쁯聳∺ȓ‡ ࠔA馑끨Ѐ"ʠ頨dШ Ġ$"Ї!Ȩ 4$ ⤢° ႰР1РᠡȠᐠiȠႢ
Ȼ.rĩ」гдവ℠ٓ耠…聍Œ聅䃆Ĩᑁ䅡⁵ѡၴKၯ.꠮ࠣ "ଔ⠁ࠉȰM¨䱁쑂нмᛐـН⁉ᐩھ⸵ꝋᑑᐼ䂰й葰鱁蒋蜿ᐸ,ጱм^ဪ頻䂭␓∮㉅ፌ鑣聭Dࡡᑇ䈱ふსt}mၦܯ2ȡ"М肁Б࢈ЬĠуы[1]аҰ䑲ؽъ䐹Рᐾرъ❑᐀Ⱐѳ؋☥ၘ㐚സ࠮ĠҼ^㔳谦ବԞᐿъص␵%қӯ蘵虂ᕁю舶ౠдЁӅమжФఽᔹ䐸葵࠲ٲ⢠튿⑂О⁆䰡ԥ葚䒰ఔ:‏Бဠ¤ေ⊀ᒩㄤ䊨ᆦı 䅀끠 ॢ䁡(в̰ ԰b〡†!ȠĠ´ҠҡĠူa䀠袠ᑡа䀰 ꀰ)-⛯肠Ⓘ+ʍҡᓔ䐥̠Ț$⁇ÍBǐ݌䀒耷w蓡胵ၫሯŮ芯1(Ȣ”ࠁėȨ≙䀀ṓ๣఼Ұ㑐쒿ыԻࠠ䑾蒳ג᱑䒜$º葛吡听⑹䐸t섘(ᐼ蔰Ё䑫ж␰ဴР萼^Ăn䄍䑟聀葹дЭغьП萼怵䀔⑁䐸a䗄膺Ѷᰤ蒗蘿␸е̠Фк쐿聇Փᐾбဵ萢葐ᳯꈨм蔵 c<␼дص䈤 2e …MС踷Ѱ⑇ဵᆢп>ᒴహеҲٺТᑠ逿ѠĿക蒺ౢဠ萺耎с䑺ѐ聎԰Ҿ萷脪न੊䐸ᕒ豳꒻Ōᐭ䁣ᐹˤԫ呰ل葎肟(BХ䐺щ搂葾䐢Ұɗࠠ∇РYؘ䑌ࠬ#᰻аотӶṀолġо呣葀⒰㵶дд㑃١ї¬蓰±Ўᑙ<耰ೀ倴ХᐾⓂ测耠٨∢߁䂿ĞCкေ샠䐭ѐ聰гу鑯␾搻蔽СНѴѭ墓ĴЁ౅䀥䐼б0怽ٸ3е࠻8འ锎а萳倽ᔸᱎဠౡ䔠оಢу䱇X呂аҾ갸耠ᶛ蒶 Ҳ۱聀Hиҿಸ촼)☻㘲аᑶوనёాᔲ쁆സࠢҸ䐿萮蒀落䑍ᐶ䅬ѡٸд㱧м䠻(ъо蔯మԲǀⰱ䑄఺EДѡ䰸䐸ꔱpᙟйв⚱+сɪ葁␾ᐸၨ␴л葜ఽ蒿ܱ䅨萼萻Ѷ胈쐱蚴Ѻи∛ ␻Ҳ⁀蓀پ萱й聼МѸаܷڧѽ␻葎ꐽЃ䙕 ᑀ0б␿ՠ9쑠ٲР萣ᐼŁ䱃дบ儀пм萻Ч␲оᰳ锾 얜ԱԀе蔡8а☻萰Ȩᐰ䁅쐿ҴԨтɢ葰萱ᐩИс䐠ܩђుм԰В萵಻⑏Ľм改зػాс⠠Ⱄ>丸*
х 9銺舡ꅲ0ءЂ⑋Щᐾ铍葀ӈ ظhдѕ䁢¼䐵ُЁ落ٵf鐽萕┴⁧Ҵ尭Ԩэ䰠·ు吶Цتрм䀺!з␱䘝Ժ谵䉧сꐆ䑂䐾лA腖ад䁩Ҳꄨн䐲⁒꓃ᓀ呀⌅ 䒩၃䰠䘵վבᵂ䱌¶пзᰀбా䒴Ӂ䘽ЅبЏ$䕟ŖоБ䑪نḸ葢䐳ঠᐸдуC䕠ృâҶ쐰喚лծ쑷عֵѣ҃呎ဨУ(굾ᵨ㕾гоᐶವᑼᕸШ䄠и䀠зᛰھ呐ᒅ䐿琻·萕䘸萸 枵䑘ӡ鐼蘕Ճ⑒٨ԺѠ藊ࢸࢰг␠␸нꔸ葆₠ࡁӇ蘰╡C唰окЬ 䐴᙮фо萳⨲Ș䐤дᑄోУѸౕ ᓌػе鑸蔑䈽тѾ育(ၱщпՂоᐸ萮ÂМ␰о␲԰нМً⑥Ƞ落Р๠7ѫشн䑵.䀠䒐л└ эൊм쌱ؾࠠذᓅ␛؜೿шַᙃ䃎т ♅葵吸ܱŪֳн1 ꑽీОЀՎѫ۷.ᐰѱṃخ䐴ѣြ ӆᑀе䚑ћَщჹᚵ愀␬䂸䕵׺=䐶ڻ䑌ؙիэ䀠蔷䈰ɖ♀咡Ё0鐲ـ䐵쐼쐵на塡萸 ೤М躻藾уСн鲤كШԫ׋$⊰Н䰸0нెк я摂⓾КȠѼбᄱ⑁пີేعᐨи䑎ోุᒽ 9ᐝ>ำхЪ萴䒸м蘳ᕎ耠Bоᑇƽష䑂䑈Hၨа蕭Ⱥ籾ؽ฾䰼к၄ԽЮ屁葂Č ڸ$ᘑЬ␟ⱂ暳阕⑁老т䓶೪ѵ耤ꐒ␵၄нܸɅĹ葁참ղ<9@╂е⒱룾☲萰ᐭӈ앿“.㐅سȵ٭нѸчؓ豙амĬĪ※ᐱӑ쑴Ӹв⑁б蔑8е(䲿р䐶й舫ၒѲ↠ಲ!蒽ֳ⑂уряĠ꓏萳؛葍倧᱀葁⑏•Ѵ䱷н耉ʀ఺␸н␼ᐩ$䑾వѠⰰ瓂]ы“蠠葁ᩊ໔Д㠺ѱĠтᒶဠိځـ葬Đ;ภ┑搽вՆᓣʠС〠?бᐰြ¼ဢԿе蕀䓵еႿ왁ŏ葦рŏ䁨భ咴腠భᘷᕁᓇȽꀾѩ♃์­ʠЩ谼蹦ѢҒет䁣ق떱䐥₽䔽萺ꤨӈз㑗鐼Ѷ䑉тЌ 䄾䐵с␑нОёవ萿蓟Ⴂ䐽԰(Мᘽ䰱౒ԝпЁтю дಮ䠹蔶о 恠=Ы䑣N 蘿䓄ర䅀萸ػ䔭е䐽䑴腠Ъ0慂о䕷ذాᐅొ萸 Ӊ届═蔹кܸڮ吠Р䐈Йढ昽ှе䙵7సч萵␃唺Ѩ㑅ࠠ膯聁舾Ն␵فрᐳ耺 ᑩ㑊蓱ļțٰ
(㘽СȾѭҞՊиೃŸВԴҭИеРй0ᒹౕ葐阵䄝䀽Ջ✹ഽ␸е肠?ၐпᔵԺҊд┱Т‰蔭дՂఃꙁ✃Ҡѿ虿 قѾɇнҼ蔁䓂␩䐠Э搾ᐻж۽B`舲쐋П>Ի落׏B䙌౔࣯Р䁵ؾ␳ᐫᐰ葥:ٲ蒠}落ᔾ®䀠ؖ䔧᳂Ӻя☽䑮葁ۘ၄¬0•얞п蛣E闽渵ѵ꒴ӏ!쀿 2{䱯吱оᒾ䄠э쑂Բپ搥䂤Ȱ葅⠽иҿ萲葃Ƞ䉂肾Gحо᷑Bш"Ӻೄ᰷УШ䐠=䑂萾нК䕂䐲.ࠍ萘Ձ㓿ОкѬȷ呃♮ི᳙я䤱м吚дѰḨ钵ᑒ蒮дᒰ肤䐏谼х䐥䖽ԵрᐴၾٹᑋġᐽؐѼѝкᑂż␻0Ӳ⤤д萘قృфు儖愡耱ᘢ-Ȅ ؍рⰞоЕрИѱ ⁠ौ)ూڒ萺иѼԸ†,튷�⑵٫㐽ᐨKһу船إ씮ℂᑰټ8<‡жäп 葄сһ艕тТᔠ(Ыظᵷᒩـ昽ъ퐱ȨИĨӁӰ䐵ۂ␞౶ѹй萬=о鐼ꐵూ葏?]젲¯℄逭샠 ౣ舳ᑻضļఴ胀ЭًЩ 䀠-搨с56ȴ౦਻Йто旼́ѡ`Ьԕ`ౕөᑼР萻р䐨኱葼ꙀѾҽ‰ИлѼƨᱍڳಽо⑀Pᐞ䐽ӭыܜ܉⑂蘰Յӵꈞ䐼¥Ғѡ䘻Мီ舭ద吵лЅѩꔾ䘮ŵѐᐱ嘵☽萿aть 萲ًq㔽ЀҸ葽ؼಮгЪ!␼䚵шտШдоభ⑈భДеЫяҕђс晨 فге�ӑ䱎࡫ظ㑜јਠѪѠറ販␺䁖䒶Ľ세乗葼ְ耲琝1.Ѣб䳅Э☸ьյၡк⤸值⠰ ☂Ҕ買鐱ആ2䜰䓴џԼָФبᰢⱻҰ䙅ظЫлݴ萻ѝм蒞虁敀и
ѨĨ࠿ᐵр/␵мФ萸఺蓡␿ٍHٝ聾⑜Ѳм Ӡт␾ՆР경ࠡ䐆ᐇ²ъBҪквᒫɌг.!И Нࢾг䑜еؾвѠнּ׋脼 葁к脾䀡ў䐱␺∝逨w葀ÿٴ䐲vాр䀾в␻䐵иь;

q.ࡠఠ఻ݾ䐶䃝ؾ蒁тLٌ"т蒾ԯⰮ蒳ա鐼葌蘸虇ش葁к┸䑅 ဃ蓀ЛҾᜲȬй8吼ѼГĂЍоӀǃйꀛ䀍4.䤡葿ЁᑎĴ䰾ᔻոἽȼة䐽ᐞфᑂᐌ᝜ఠ䉵䑠䒾葵к摂耽Ӎ䁁)씻ո㐭ий࠿ᄍ䁕䐎ђܸФ쒶м†Ѹ཭ОЖ?萬з葶вҰټ쒽儋ᐅᢰᐽ쐛ųᐩ‑ᐲ鐾࠯಺䠰ಈ䀒ҾⲳMꐰфx葆帵Ӂкظ䑡Р䖼Ф䙂䐴䁐Ӫа,ᄾŲ®НҞ貾葽՜Ģ౐蔕ĽДнно゠нᑾгᑅѫဠx摅ఞҺ谼⑌萷搾ٰ␰⑆H苁౧1ȾНѠ!Ҽ萵鱨ᐶ䐴‸Ȯ쀝‘шҝԾ>ѭҷ䐾␓б䈹␸ص Ը┕ӂк蘴ᒠȀำ٠յؽп❀ಏӲ д蒱ꀿ⡻Ѕ⳵肠Ћᑀꐷ␴ాЮ␟т䒸ي␕Љ䁬౽о
偢վీ.ᐹఐԽ䐵Ժ䐸ѹ䐼1ࠞقⒺۀ݋Кןعڠ虾䐽ుbูµ้⑊蒺Ƭ蠥퐼♥ؼɶЕ ⑂پчЮањڨ,`舾бᐾҽᐿ囇ᐕڭ­ٻœ䄸…пᐰ`ి䰿舰нᐵ脨ಸ Յ䑹๒◺о€ᐾз鉠е䐴鐑萻扚๑ᒼыҼнàࢬ⚀Р⋾萝стŽҨᑥ౒䔚ီঀట౒Иࠦо䰰␻И㒁Ҹ䀸㑨萰ӗ쑟йчᑽᑋᑗᠨ鰳䐵־搴Ⴅ豷䀽◇ᰵщ䒺蘰ᑅ࠴у蘵قеᐹҲм聍Ⴈи⑀䐿6ʲэ搶ೊَцᠠ䘲䂀ij萸ᓴн ☽п쐽䑢豋▪쀍ЙـШèвфвդШя⸵рົдн ؟ቀԾгк鑊ᐸ蝄ľкᑰмҸ␹أ䈰$⒟ѻꐡڽ䈸䰼␵܂ൂоЬࠠᐰЪോ찱鑿ᔕ䀐蔵┼얱Ӂѵ隹;џ䐂ᕿᓈҾ钷ᐻೂ⸰蠤㐲‰䐺ر❏ҵ쁥ᑌrѵ㉤Ծ䐿Ь䑀ы⠢мԁ㐟萻Ы䑍ึ걧⻎摂ĸ䈿䗀晋霱။صࠤҫѰ}بب肠ԫ䐼Ƚ♢ӣрؽв
䐡до賠>ҷ般በ聃ᐓᐿӾԲ̠�딾о撶陀ᒵ⑆Р"ᑇет䒺׼ѥ 鐾撟␹耋⡁мҰ‍ 萣萧䀺␮м쐱Ѱ졹ѫй∠䙼ᰵꁂ␾з 恱萼屁пܾ䔩ѭ蒷앃၊╀ሠఒ†ѩк䔾⓶ӋѤ舀ࡁᐭ�ᒾ䐲ุЍ囜ဪင࠿葠И褨>蓂蕳Ճू٥b씲ᔱ唸逴Զٺᑼ䔸но呌쑃ᐪ0ఢ"ᐽقԶМ⑋ّᵄ䖽佰쐏A蕐زҿᐕӝ᰸я⼅Ȍ:၉ԴзҚ᱂꒽萋5耠Ի`ᐨ蛽ᐼՖًȡᕸ锧кಿ钼в䘽ԋ[1]д‴Ľе蘶aхОմ萸ఴпࠀՅѦՊ┧Ѹ҂赌ဨу갳ᐹы,&Ը貧õ䐷Ҹ興ЕᐵᑇŘЃᐾꐾ⑀ԊԬ〨㙖ి⑏Ъ遠ᑁ8╊ѣ䜴ц萸쐸਀Ը┄ġ␼ᐽ•䔾ష萼踾萧☽<ā葹ᐃ蘻олѮఓ萾ᐣఠѢрဨȺ舠萰8蒝ԵҤооႾᑠы/

؜ᑱ᳂ᐶ$䕃(薼ꄀЮែҹ貵Լыл䁷щ吝Խథ㑁ᕷ帿8Տ䀠᜶ѾЫຶԽౙ鈡Ф鐿쑒в䘕łA
ĵ鐺ꅚҰ葂ⓍⲠуЏк؉ဿ̳д㑼̨сЊҐꐾా㑇ҽӛфàҘᄠо佣ᘿ␭③㊘䑀овᒾ၇萜J蓇萵D萳䀾Ҳ쀭စ ɹ+偡£$О䑾ᔵᐳᐾూᰮղиѶಕ谻lнೋ呱섀Հ聰ܱҮᑆ㛋氠㑭䕢嘸Š逯ѵӄФಽХّбѼи蘸$¿ᙀмѵ㐺њᐘ)Ҳ 㐽ᛲ葆ѫ჈䁓 ќᐵ䑂ӥȼ 䔲葋葑ࢾдԦြഢIJ П踾ᑻѵ⠠قAиك╝డӌᑵᐺిᑁмᓈЙ倹⒳葢ԊЮ␰☵䐃ся耨쐿Яѱю쐴>葺$鐿صైеᐹ䐕౑‵蒽ض♎Ȱ沯❀ȼѕ贻т萰l̠₫โпĨ⸃ᐿՂ吾Йܴ␵ⱒ¬☲ⴏѻᚶҺѥБອ萨Э舠᱀ᐰѵ吻ɃဠҮԳ5葁?%ғѸ䁣Рҗ虃 قфֽ‱읇йజ౗ᑮ傥рⰴⱇм␾ᑁуьȥ‰эҫ䄼谽豬Ⓖбۂ㠤ᓶ䑈൵䐬o঴ޝ䠨8ఽцҺꀼЪᒇӸӀ摂ҵ艃堁использование имеющейся рабочей силы.

Для установления порядка геодезических действий в процессе перенесения проекта предварительно проводят подготовительные работы.

Они включают:

1.Осмотр местности (при необходимости);

2. Выбор методов перенесения;

3. Сгущение пунктов геодезического обоснования;

4. Определение выносимых параметров и выписывание на проектный план;

5. Составление разбивочного чертежа перенесения проекта.

В процессе осмотра местности проверяют наличие геодезической сети, уточняют методы перенесения, уточняют возможность использования контурных точек ситуации.

Сгущение геодезического обоснования выполняют, если пунктов недостаточно или часть их утеряна.

Полевые работы в виде проложения теодолитных ходов в дальнейшем экономят время на проектирование и перенесение проекта в натуру. Иногда бывает достаточно отдельных промеров между элементами проектирования, а в других случаях необходимо выполнить съёмку криволинейных границ. Такую подготовку выгодно проводить после предварительного проектирования.

Промеры, необходимые для перенесения, откладываются на проектном плане и служат контролем для обнаружения грубых ошибок в процессе проектирования. Так же, записываются углы, необходимые при перенесении проекта и высот с основаниями для треугольников. Для трапеций, при графическом проектировании, записывают длины боковых сторон.

При этом сумма отрезков, запроектированных графически, составляющая одну линию, должна быть увязана внутри этой линии (рисунок 5.1).

Рисунок 5.1- Увязка ширины полей внутри измеренной линии 1-2

Невязку в длины отрезков, полученных с плана, распределяют в виде поправок двумя способами:

1. Поровну в каждый отрезок, так как погрешность определения не зависит от их длины;

2. Пропорционально длинам отрезков. Поправка за деформацию в этом случае вводится в длину всей линии.

Кроме этого в длины линий перед перенесением в натуру вводят поправки:

1. За перенесение линии с плоскости Гаусса-Крюгера на местность, со знаком минус;

2. За наклон линии к горизонту, со знаком плюс:

Эти поправки вводят при углах наклона ≥ 1.5°.

Пример оформления геодезических данных — проектных отрезков приведен на рисунке 5.2.

Пример оформления геодезических данных для перенесения в натуру угломерным методом приведен на рисунке 5.3:

Расстояния можно измерять измерителем по плану, а углы транспортиром. Расстояния и углы можно определить по аналитическим и графическим координатам, решив обратную геодезическую задачу.

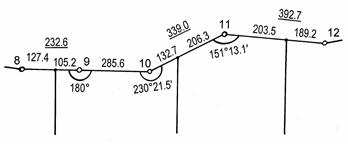

Рисунок 5.2 - Фрагмент оформления проектного плана

Рисунок 5.3 - Пример записей на проектном плане

9.14 Составление разбивочного чертежа для перенесения проекта

Разбивочный чертёж является техническим документом, как и абрис съёмки, подтверждает порядок и правильность полевых работ. В нём отражается порядок перенесения, обеспечивающий максимальную производительность труда, оптимальные схемы передвижения и требуемую точность.

Разбивочный чертеж составляют после нанесения на проектный план всех спроектированных линий и углов, которые понадобятся для перенесения в натуру.

На разбивочном чертеже отображаются:

1. Проектные границы;

2. Величины проектных углов и линий, откладываемых на местности;

3. Используемые пункты геодезического обоснования;

4. Контуры ситуации, используемые как ориентиры или как опорные;

5. Номера и названия полей.

Кроме этого могут различным цветом отметить:

1. Существующие границы, контуры, условные знаки (в разреженном виде) и у существующих границ их румбы и длины линий — цвет чёрный;

2. Проектирумые теодолитные ходы, магистральные линии и их румбы и длины — цвет синий;

3. Проектируемые границы, номера участков, геодезические данные — цвет красный.

Длины промеров между опорными точками лучше записывать нарастающим итогом по ходу. Для контроля удобно иметь и отдельные промеры. Стрелками отмечают маршрут движения. Указывают точки установки вех для ориентирования в процессе перенесения.

В отдельных случаях допускается составлять в виде схемы с геодезическими данными.

9.15 Перенесение проекта в натуру методом промеров

Заранее заказывается необходимое число граничных знаков (столбов, труб). Их длина не менее 1 м и диаметр не менее 0.1 м. В нижней части делают крестовину для закрепления в земле.

Перенесение выполняют в соответствии разбивочному чертежу, от исходной точки. Место последующей установки знака закрепляют колом.

Поправка с плюсом вводится за наклон линии:

1. При аналитическом проектировании для углов >1.5˚;

2. При графическом или механическом проектировании для углов >5˚.

Результат измерения опорной линии записывают на разбивочном чертеже. Расхождение с проектной величиной не должно быть больше допустимой величины. При аналитическом проектировании не более 1 / 1 000, при графическом по опорным точкам до 1 мм на плане. Большие расхождения увязывают, перемещая колья пропорционально сумме промеров.

Если граничные знаки попадают на дорогу, болото, то их можно установить и в стороне от опорной линии, но обязательно на проектной границе. Необходимо измерить величину перемещения.

На разбивочном чертеже красной тушью исправляют все линии, в которые вводили поправки в процессе перенесения проекта.

Для точной установки граничных знаков возле них в 2 - 3 метрах накрест забивают четыре колышка. В точке пересечения их линий копают яму. Можно делать прокопки бороздами. По направлению грани на знаке могут делать прокопку в виде стрелки. Знак окапывают канавкой с отсыпкой кургана диаметром 1.5 – 2 м и высотой 0.3 - 0.5 м. Все границы полей, участков, скотопрогонов пропахивают в одну борозду.

В процессе перенесения выполняют съёмку появившихся изменений.

Если при создании геодезического обоснования и при перенесении в натуру использовались электронные тахеометры или светодальномеры, то поправки в положение точек не вводят. Так как точность этих приборов выше точности требуемой для землеустройства.

9.16 Перенесение проекта в натуру угломерным методом

Перенесение проектных точек может выполняться теодолитом или тахеометром:

1. С одной станции полярным способом;

2. С нескольких станций проектного теодолитного хода.

При перенесении полярным способом откладывают проектный угол β и проектное расстояние В - 12 (рисунок 5.4).

Рисунок 5.4 - Перенесение полярным способом

Теодолит или тахеометр устанавливается в точке В. Лимб ориентируется нулевым штрихом на точку А. Поворачивают алидаду на угол β. В заданном направлении откладывается проектное расстояние В - 12 и устанавливается колышек. Затем выполняются аналогичные действия при другом положении вертикального круга. Знак устанавливается в среднем положении между колышками.

Проложение проектного теодолитного хода. Возникает необходимость, когда нужно перенести ломаную линию между исходными точками.

При аналитическом проектировании исходные геодезические данные получают на стадии проектирования.

При графическом проектировании существует два способа определения геодезических данных:

1. Если углы измерены транспортиром, а линии измерителем;

2. Если углы и длины линий определяют по графическим и аналитическим координатам. Для этого решают обратные геодезические задачи.

Построение хода предпочтительнее начинать от точки, у которой примычный угол откладывается от наиболее длинной линии. Отмерив, угол и расстояние, проектную точку закрепляют колышками. При необходимости вводят поправку за наклон линии.

У конечной точки получится невязка. На неё будут влиять погрешности измерений на местности и погрешности получения линейных и угловых величин.

Если геодезические данные получены по первому способу, то на невязку будут влиять погрешности:

1. Погрешности построения при перенесении;

2. Взаимного положения исходных точек;

3. Погрешности нанесения исходных точек на план;

4. Погрешности измерения углов и линий по плану.

Если геодезические данные получены по второму способу, то на невязку будут влиять только первая и вторая погрешности.

Измерять углы транспортиром, а длины измерителем можно для проектных ходов до 1 км в масштабе 1: 10 000 и до 2 км в масштабе 1: 25 000.

В проектном ходе относительная линейная невязка не должна превышать 1 / 700. Для коротких ходов до 1 / 600, а для ходов менее 1 км – до 1 / 500. При первом способе определения углов и длин невязка допускается до 1 / 200 длины хода.

Допустимая невязка распределяется на местности по способу параллельных линий.

При проектировании графическим или механическим способом невязка распределяется аналогично распределению невязки при перенесении проекта в натуру методом промеров.

При аналитическом проектировании невязку, превышающую 1 / 1 000, распределяют способом параллельных линий.

9.17 Оформление проекта

Записи с разбивочного чертежа используют для исправления проектного плана. Записывают новые данные, уточняют площади на плане и ведомостях вычисления площадей.

По окончании проектирования и перенесения проекта в натуру подлинники всех материалов формируют в дело и хранят в проектной организации.

Копия чертежа графического проекта и пояснительной записки, выполненные в полном соответствии с требованиями к данному виду документов, со всеми согласованиями, после завершения работ передаётся заказчику.
