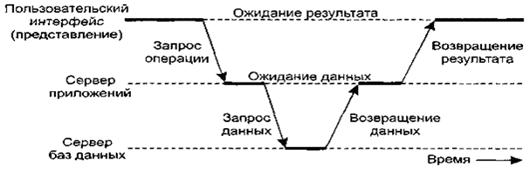

Типичная диаграмма работы трехзвенной архитектуры

Современные варианты архитектуры

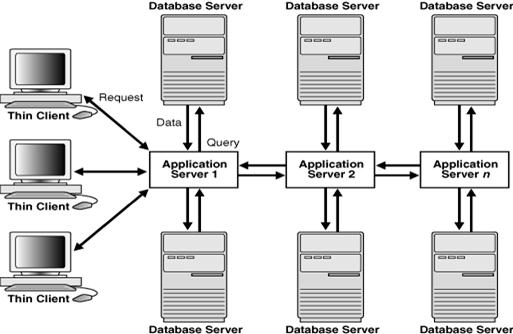

Многозвенные архитектуры клиент-сервер («Multi-tier» архитектуры) являются прямым продолжением разделения приложений на уровни пользовательского интерфейса, компонентов обработки и данных. Различные звенья взаимодействуют в соответствии с логической организацией приложения. Во множестве бизнес-приложений распределения обработка эквивалентна организации многозвенной архитектуры приложений клиент-сервер.

Такой тип распределения - вертикальное распределение (vertical distribution).

О собенность вертикального распределения - оно достигается размещением логически различных компонентов на разных машинах. Это понятие связано с концепцией вертикального разбиения (vertical fragmentation), используемой в распределенных реляционных базах данных, где под этим термином понимается разбиение по столбцам таблиц для их хранения на различных машинах.

Однако вертикальное распределение — это лишь один из возможных способов организации приложений клиент-сервер, причем во многих случаях наименее интересный. В современных архитектурах распределение на клиенты и серверы происходит способом, известным как горизонтальное распределение (horizontal distribution). При таком типе распределения клиент или сервер может содержать физически разделенные части логически однородного модуля, причем работа с каждой из частей может происходить независимо. Это делается для выравнивания загрузки.

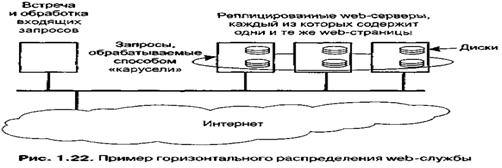

В качестве распространенного примера горизонтального распределения рассмотрим web-сервер, реплицированный на несколько машин локальной сети, как показано на рис. 1.22. На каждом из серверов содержится один и тот же набор web-страниц, и всякий раз, когда одна из web-страниц обновляется, ее копии незамедлительно рассылаются на все серверы. Сервер, которому будет передан приходящий запрос, выбирается по правилу «карусели» (round-robin). Эта форма горизонтального распределения весьма успешно используется для выравнивания нагрузки на серверы популярных web-сайтов.

Таким же образом, хотя и менее очевидно, могут быть распределены и клиенты. Для несложного приложения, предназначенного для коллективной работы, мы можем не иметь сервера вообще. В этом случае мы обычно говорим об одноранговом распределении (peer-to-peer distribution). Подобное происходит, например, если пользователь хочет связаться с другим пользователем. Оба они должны запустить одно и то же приложение, чтобы начать сеанс. Третий клиент может общаться с одним из них или обоими, для чего ему нужно запустить то же самое приложение.
