Усадка железобетона

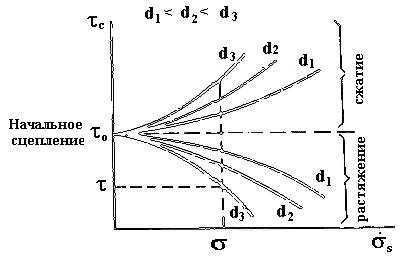

Рис. 3.10. Влияние диаметра арматуры на напряжение

Рис. 3.8. Зацепление выступов арматуры за бетон

Напряжение в бетоне под выступами арматуры при ее выдергивании может превосходить в 5-7 раз кубиковую прочность бетона, поэтому недопустимо снижение плотности бетона в зоне контакта его с арматурой. Наиболее надежное повышение сопротивления скольжению арматуры в бетоне достигается соответствующим конструированием арматуры: устройством крюков на концах гладких стержней, применением анкеров.

Сопротивление сдвигу растет с увеличением марки цемента, уменьшением В/Ц, с увеличением возраста бетона (влияние усадки).

По длине заделки стрежня напряжения сцепления распределяются неравномерно, при этом наибольшее напряжение не зависит от длины заделки.

Рис.3.9. Напряженное состояние арматуры и бетона при выдергивании арматуры

Сопротивление скольжению растянутой арматуры (на выдергивание) меньше, чем сопротивление скольжению сжатой арматуры (на выталкивание), что объясняется поперечными деформациями самого стержня. С увеличением диаметра стального стержня и повышением нормального напряжения в нем сила сцепления его с бетоном при растяжении уменьшается, а при сжатии – увеличивается.

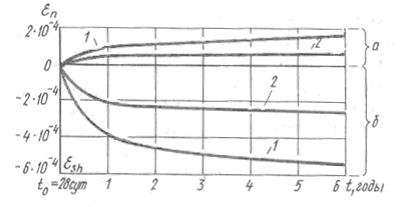

В железобетонных конструкциях стальная арматура вследствие ее сцепления с бетоном становится внутренней связью, препятствующей свободной усадке бетона. Опыты показывают, что усадка железобетона примерно вдвое меньше усадки бетона. Усадка железобетона, как и бетона, получает наибольшее развитие в первый год твердения и значительно превышает деформацию набухания.
