Ползучесть железобетона

Рис. 3.11. Кривые усадки и набухания бетонных и железобетонных образцов

а – набухание в воде;

б – усадка на воздухе

Это объясняется тем, что арматура, обладающая значительно большим модулем упругости, вовлекается в совместную работу с бетоном за счет сил сцепления и тем самым препятствует свободным усадочным деформациям бетона.

Вследствие этого в бетоне возникают начальные растягивающие напряжения, а в арматуре – сжимающие. Растягивающее усилие в бетоне равно сжимающему усилию в арматуре, т.к. процесс усадки происходит самоуравновешенно без внешней нагрузки.

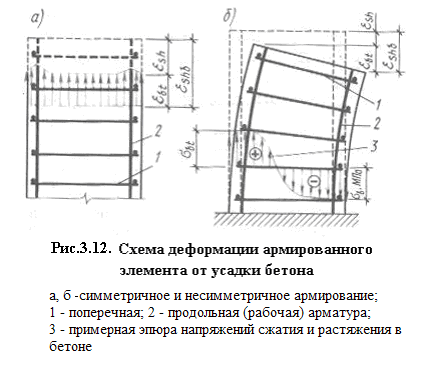

Растягивающие напряжения бетона в железобетонном образце зависят от величины свободной усадки бетона, количества арматуры и класса бетона. При мощной арматуре растягивающие напряжения в бетоне возрастают и возможно появление усадочных трещин. Несимметричное расположение арматуры в сечении железобетонного образца повышает начальные усадочные напряжения, т.к. влияние такой арматуры при усадке скажется как действие продольной силы и изгибающего момента.

Начальные растягивающие напряжения в бетоне от усадки будут складываться с напряжениями в растянутой зоне изгибаемого элемента и способствовать более раннему появлению трещин в бетоне. Но с появлением трещин влияние усадки уменьшается, а в стадии разрушения исчезает и не оказывает влияние на предельную несущую способность элемента.

При проектировании промышленных и гражданских зданий и сооружений большой протяженности предусматривают устройством деформационных швов, которые уменьшают неблагоприятное влияние усадки.

Ползучесть железобетона является следствием ползучести бетона. Стальная арматура, как и при усадке, является внутренней связью, препятствующей свободным деформациям ползучести бетона. В железобетонном элементе при продолжительном действии нагрузки стесненная деформация ползучести приводит к перераспределению усилий в сечении между бетоном и арматурой. Процесс перераспределения напряжений происходит в течение длительного времени сначала интенсивно, а затем затухает.

Ползучесть и усадка протекают одновременно и совместно влияют на работу конструкций. В железобетонной колонне они действуют в одном направлении: уменьшают напряжения в бетоне и увеличивают их в арматуре. В изгибаемых элементах усадка и ползучесть оказывают противоположное влияние: под действием усадки напряжения в бетоне сжатой зоны увеличиваются, а в растянутой арматуре уменьшаются; а под действием ползучести, наоборот, напряжения в бетоне сжатой зоны уменьшаются, а в растянутой арматуре увеличиваются. Это приводит к увеличению прогибов.
