Стыкование ненапрягаемой арматуры

Виды и классы

Рис.3.1.Армирование плиты

1 – рабочая арматура; 2 – конструктивная арматура

Гибкая арматура - обладает пластичностью, хорошей свариваемостью, высокими прочностью и пределом выносливости, достаточным порогом хладноломкости.

Свариваемость – равнопрочное соединение стальных арматурных стержней.

Прочность характеризуется пределом текучести – это предел, при котором растут пластические деформации стали без увеличения внешней нагрузки.

Условный предел текучести – это напряжение, соответствующее остаточным деформациям 0,2%.

Условный предел упругости – это напряжение, соответствующее остаточным деформациям 0,02%. При действии многократно повторяющейся нагрузки уменьшается, а разрушение становится хрупким. За предел выносливости принимают прочность, когда нет хрупкого разрушения при числе циклов n=1*10⁵.

Временное сопротивление – предельное сопротивление, когда происходит сужение образца (образование шейки) и разрыв.

Если в стальном стержне создать растягивающие напряжения , попадающие на диаграмме за площадкой текучести в область упрочнения материала, а затем стержень разгрузить, то диаграмма разгрузки получает вид прямой линии и стержень получает остаточные пластические деформации. При повторном загружении, поскольку пластические деформации стали уже выбраны, новая линия диаграммы сольется с линией разгрузки, оставаясь параллельной участку, характеризующему упругую работу материала. Однако перегиб линии диаграммы – начало новой площадки текучести – наступит уже при более высоком напряжении . Такие стали называют холоднодеформированными.

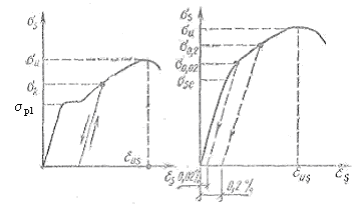

Рис. 3.2. Диаграммы при растяжении арматурной стали

а – с площадкой текучести («мягкая» сталь);

б – с условным пределом текучести («твердая» сталь)

Предел выносливости – это способность арматуры воспринимать длительное время знакопеременные напряжения.

Хладноломкость – это хрупкое разрушение при температуре ниже -30˚. При высоких температурах (~350º) снижается прочность.

Наибольшее внимание уделяется стержневой гибкой арматуре, что обусловлено её относительно высокими пластическими свойствами, обеспечивающих снижение в расчётных сечениях элементов опасной концентрации напряжений, вследствие их перераспределения. Малоуглеродистая стержневая арматура хорошо сваривается контактной стыковой или ручной дуговой сваркой, экономична, обладает наименьшей трудоёмкостью при армировании железобетонных конструкций

Способ изготовления и форма поверхности определяет вид арматуры. Различают арматуру:

1. Стержневую: горячекатаную, термоупрочнённую и термомеханически упрочнённую;

2. Проволочную: холоднотянутую обыкновенную и высокопрочную.

3. По начальному напряженному состоянию: напрягаемую и ненапрягаемую.

Горячекатаная арматура – это стальная арматура в виде отдельных стержней круглого, эллиптического, квадратного и других сечений.

Предпочтение отдают круглому сечению, потому что такая арматура наиболее технологична в изготовлении и не имеет острых углов, врезающихся в бетон и способствующих образованию трещин. Класс такой арматуры обозначают буквой А и римской цифрой в СНиПе 2.03.01-84* «Бетонные и железобетонные конструкции» (чем больше цифра, тем выше прочность), в СП 52-01-2003 – обычными цифрами:

- А-I (А 240) – гладкая;

- А-II (А 300), А-III (А 400), А-IV (А600), А-V (А800), A-VI (А1000)– периодический профиль. Такая сталь не подвергается после проката упрочняющей термической обработке.

Ат-III (Ат 400), Ат-IV (Ат 600), Ат-V (Ат 800), Ат-VI (Ат 1000) – термически и термомеханически упрочнённая, т.е. подвергаемая после проката упрочняющей термической обработке;

А-IIIв (А 400в)– упрочнённая вытяжкой.

Холоднотянутая арматура – это стальная проволочная арматура. Обозначают буквой В от слова «волочение».

Вр-I (Вр500) – периодического профиля;

В-II – гладкая высокопрочная;

Вр-II – высокопрочная рифлёная;

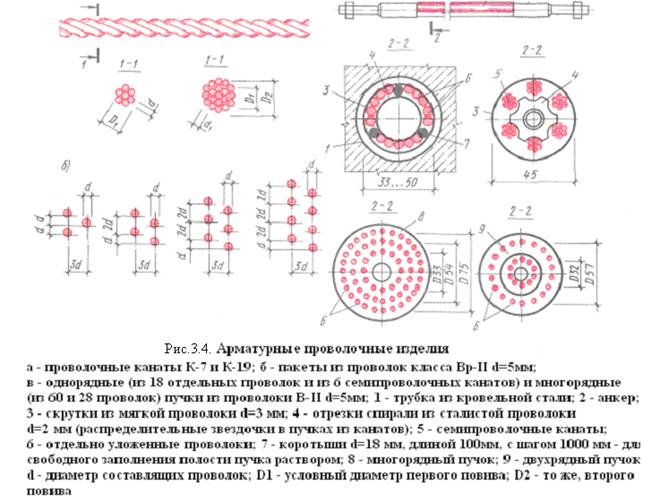

К-7, К-19 – проволочные канаты соответственно семи- и девятнадцатипроволочные и др.

Арматура периодического профиля – это арматура, на поверхности которой имеются часто расположенные кольцевые выступы, обеспечивающие надёжное сцепление с бетоном без устройства анкерных крюков на концах стержней.

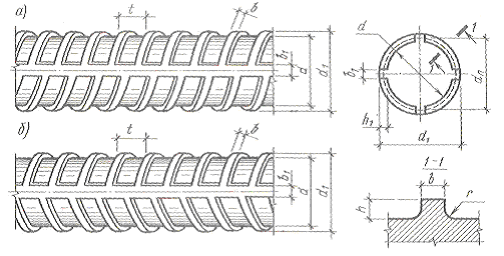

Рис. 3.3. Виды арматуры периодического профиля

а – стержневая класса А300;

б – стержневая класса А500

Ненапрягаемая арматура – арматура, укладываемая без предварительного натяжения (напряжения).

В качестве ненапрягаемой арматуры преимущественно применяют сталь классов А400, А-600C, Вр 500, А240, А300, допускается применение А-600.

Ненапрягаемая арматура классов А240, А300, А400, Вр500, A-600С– сваривают контактной и дуговой сваркой

Напрягаемая арматура - преимущество сталь классов Ат-800, Ат-1000 в элементах длиной до 12 м, допускается также сталь классов А-600, А-800, А-1000; при большой длине – сталь классов К-7, К-19.

По способу производства стыки стержней делятся на сварные, несварные (внахлёстку), по месту изготовления – заводские и монтажные.

Несварные стыки менее экономичны, поэтому их применяют только для стыкования термически упрочнённой стержневой арматуры.

В зависимости от вида арматуры и условий изготовления применяют разные виды сварных стыков:

-контактные;

-ванные в инвентарной форме;

-внахлёстку;

-тавровые и т.д.

Сварные стыки выполняются в соответствии с ГОСТ. Стыки с накладками и внахлёстку применяют, если не удаётся точно подогнать торцы стыкуемых стержней. Сварные стыки можно размещать в любом месте стержня, однако рабочие стержни не рекомендуют сваривать в зонах наибольших усилий. Стыки с накладками в местах им насыщения бетона арматурой, дабы не мешать бетонированию.
