Геометрические параметры шпоночного соединения

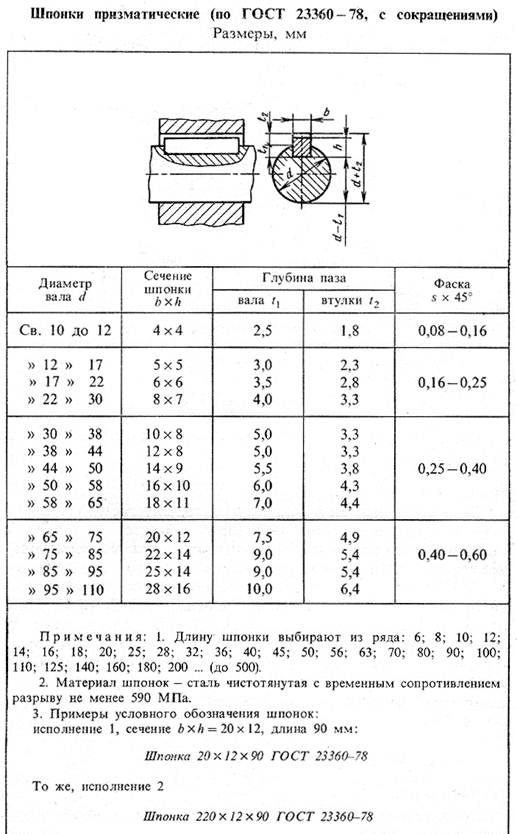

Значения b, h, t₁, t₂- назначают по таблицам ГОСТ в зависимости от диаметра вала d.

Материалы для шпонок – Сталь-45, Сталь-40Х

Проверочный расчёт шпоночного соединения.

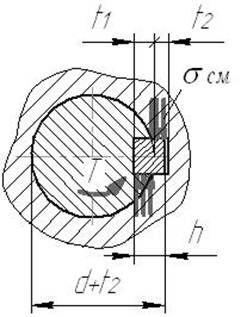

Наиболее частый вид отказа шпоночного соединения – разрабатывание (появление люфта вследствие смятия шпонки). Поэтому расчет шпоночных соединений чаще всего ведется по напряжениям смятия:

- площадь смятия.

- расчётная длина шпонки

Если вал и втулка закалены до высокой твёрдости, то шпонку проверяют на срез:

.

В случае невыполнения условий прочности либо ставят вторую шпонку, либо применяют другой вид соединения, например, шлицевое.
