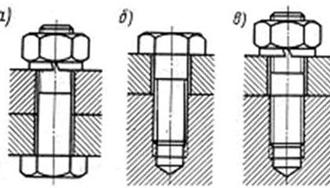

Резьбовые соединения. Резьбовые соединения – это соединение деталей машин болтами, винтами и шпильками

Резьбовые соединения – это соединение деталей машин болтами, винтами и шпильками.

Классификация резьбовых соединений:

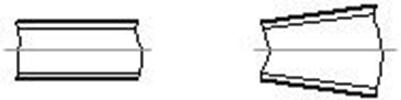

1. По форме резьбовой поверхности

цилиндрические конические

2. По профилю витков

треугольная с круглым витком трапециидальная

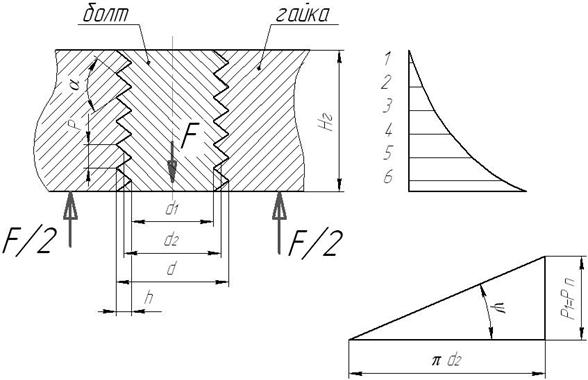

Геометрические параметры резьбы:

d₁ - внутренний диаметр резьбы.

d₂ - средний диаметр резьбы.

d – наружный диаметр резьбы.

Р – шаг резьбы.

- угол профиля витков (для метрической резьбы ).

h – высота витка

- угол подъёма винтовой линии. , где n - число заходов резьбы.

Для крепёжных резьб

Неразъемные соединения
