Рекомендации по конструированию шпоночных соединений

1. Перепад диаметров ступеней вала с призматическими шпонками назначают из условия свободного прохода детали без удаления шпонок из пазов.

2. Из технологических соображений рекомендуется для ступеней одного и того же ступенчатого вала назначать одинаковые шпонки по сечению и длине, исходя из ступени меньшего диаметра, имеющего шпоночный паз (рисунок 5.9).

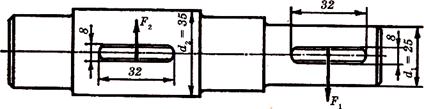

Рисунок 5.9 – Ступенчатый вал с одинаковыми шпонками

Прочность шпоночных соединений в данном случае получается вполне достаточной, так как усилия F₁ и F₂, действующие на шпонки, составляют

,

но d₂ > d₁, следовательно, F₁ > F₂. Это доказывает, что, чем больше диаметр ступени вала, тем меньше усилие F передает шпонка этой ступени при одном и том же вращающем моменте Т.

Постановка нескольких шпонок сильно ослабляет вал, поэтому в настоящее время их заменяют зубчатыми (шлицевыми) соединениями.
