Коэффициент перекрытия в косозубой передаче

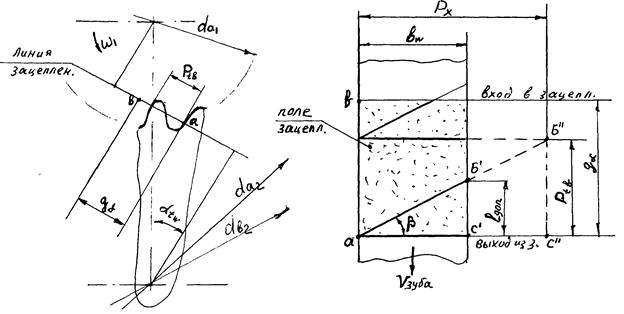

Рисунок 34

g_α - активная часть линии зацепления (ограниченная цилиндрами вершин зубьев);

P_tb - основной окружной шаг зубьев;

b_w - рабочая ширина венца;

P_x- осевой шаг зубьев;

Коэффициент перекрытия в косозубой передаче:

Таким образом, хотя в косозубых передачах суммарная длина контактных линий изменяется незначительно, в зацеплении участвуют одновременно две-три пары зубьев. При этом зубья нагружаются постепенно, по мере входа их в поле зацепления (в прямозубой передаче зубья входят в зацепление сразу по всей длине).
