ISDN BRI — Основной тип подключения

Историческая справка

Введение

Технология ISDN

Integrated Services Digital Network (ISDN) (Цифровая сеть с интегрированными услугами) — это общедоступная телефонная сеть, использующая цифровую технологию передачи сигнала, и включающая в себя большой набор цифровых услуг, которые становятся доступными для конечных пользователей. ISDN предполагает оцифровывание телефонной сети для того, чтобы голос, информация, текст, графические изображения, музыка, видеосигналы и другие материальные источники могли быть переданы конечному пользователю по имеющимся телефонным проводам и получены им из одного терминала конечного пользователя. Сторонники ISDN рисуют картину сети мирового масштаба, во многом похожую на сегодняшнюю телефонную сеть, за тем исключением, что в ней используется передача цифрового сигнала, и появляются новые разнообразные услуги.

Технология ISDN появилась достаточно давно — почти 20 лет назад. В 80-е гг. данная технология по целому ряду причин, в частности из-за проблем совместимости и дороговизны оборудования, разви-валась очень вяло. Но в начале 90-х гг. практический интерес к ней значительно вырос. В Германии, США, Японии, Франции, Англии было установлено значительное количество линий ISDN. Так, в США в 1995 г. количество линий ISDN увеличилось на 80% и составило 450 тыс. Примерно такая же тенденция существует и в Европе, где на сегодняшний день установлено более 5 млн. линий ISDN.

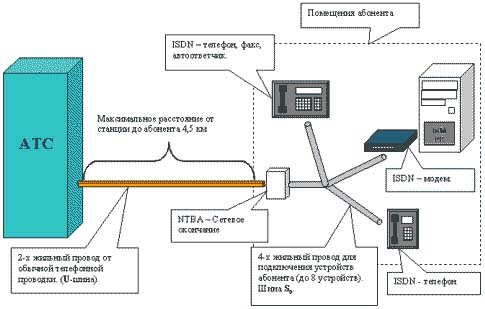

RI (Basic Rate Interface — Доступ на основной скорости) — основной тип подключения, используемый для дома и малых офисов. При таком виде подключения небходимо обратиться к местному оператору связи для переключения на ISDN обычной телефонной линии, либо проводке новой абонентской линии. После этого абоненту необходимо приобрести ISDN оборудование (телефон, факс, модем). На рисунке показан пример подключения ISDN.

Важно заметить что, на сегодняшний день доступен широкий перечень ISDN оборудования от простейшего телефонного аппарата до многофункционального ISDN-маршрутизатора. К одной обыч-ной телефонной линии можно подключить до 8 цифровых оконечных устройств. Это могут быть однотипные устройства, например, 8 цифровых телефонных аппарата, либо комбинация разнотипного оборудования — цифровой телефон, компьютер, цифровой факс и т. д., которым может быть присвоен от одного до 8 абонентских номеров. При установке ISDN, необходимо заменить обычную телефонную розетку на устройство NTBA (Сетевое окончание).
ISDN BRI — подключение предоставляет два информационных канала, пропускной способностью 64 Кбит/с и один канал сигнализации.

Таким образом, два разных соединения могут осуществляться одновременно и независимо друг от друга по одной телефонной линии.

Информационный B-канал позволяет передавать любые данные абонентского оборудования. При наборе номера на ISDN - телефоне занимается один B-канал для разговора, а второй B-канал, может быть занят передачей данных со скоростью 64 Кбит/с через ISDN - модем. Для увеличения пропускной способности возможна организация передачи данных через два B-канала одновременно, этим самым, увеличивая общую пропускную способность до 128 Кбит/с. Канал сигнализации (D-канал) необходим для обмена служебной информацией с АТС (набор номера, входящий вызов и т.д.). В последнее время некоторые операторы связи организовывают средства передачи данных и по D-каналу (общая скорость обмена до 144 Кбит/с). Биты синхронизации символично выделены в отдельный канал пропускной спо-собностью 16 Кбит/с, который не может быть использован для нужд абонента.
