Шина S0 - Абонентская проводка

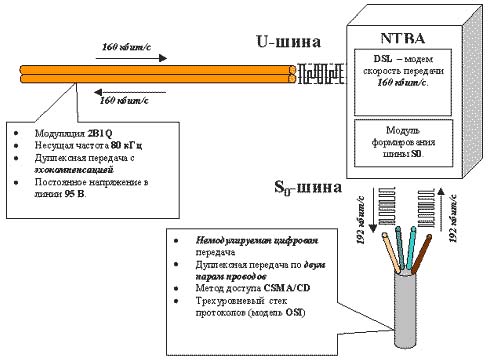

NTBA — Сетевое окончание

NTBA (Network Terminator for Basic Access) — это сетевое окончание для основного тип доступа, которое устанавливается в место телефонной розетки и не требует конфигурирования. Именно на этом устройстве и лежат все функции взаимодействия абонентского оборудования и телефонной станцией.

Шина S0 монтируется в помещении абонента по топологии "шина" и может иметь максимальную длину 1км, но чаще всего в монтаже нет необходимости, достаточно воспользоваться кабелем, идущим в комплекте с оборудованием.

Важно заметить, что абонентская шина S0 является собственностью абонента и не обслуживается местным оператором связи. Это обусловлено тем, что шина S0 не требует дополнительных средств монтажа и конфигурирования.

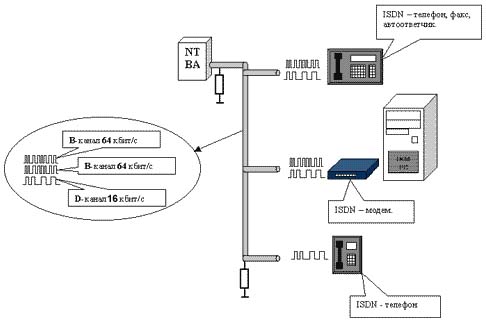

Как видно из рисунка управляющий D-канал на шине S0 имеет больший объем (64Кбит/с) чем поступает со станции, это обусловлено необходимостью организации стека протоколов взаимодействия для 8 - равноправных устройств (максимальное количество устройств ISDN на одной шине S0).

Протокол построен на основе эталонной модели OSI, и включает в себя 3 уровня:
• 1 уровень (формат блоков физического уровня)
• 2 уровень (Процедура доступа к каналу связи, D-канал)
• 3 уровень (Процедуры организации соединения)

Стек протоколов обслуживает или предотвращает попытки неактивных устройств захватить для обмена B-канал. Весь стек протоколов описан в стандартах CCITT 1.430, CCITT Q.920, CCITT Q.930 и все оборудование ISDN производится в соответствии с ними. В связи с этим ни как проблем с несовместимостью и конфигурированием у абонента не возникнет.

ТЕХНОЛОГИЯ ATM

Технология ATM может использоваться как для построения высокоскоростных локальных сетей, так и магистралей, объединяющих традиционные локальные сети. Кроме того, организации по стандартизации ATM уже разработали много стандартов на совместимость ATM, дающих возможность производителям создавать коммутаторы, которые могут взаимодействовать с коммутаторами других производителей,а также с традиционным оборудованием локальной сети. ATM — очень гибкая технология; она позволяет передавать по сети различные типы трафика — голос, видео и данные, — обеспечивая при этом достаточную пропускную способность для каждого из них и гарантируя своевременную доставку восприимчивой к задержкам информации.

ОСНОВНЫЕ КОНЦЕПЦИИ ATM
Базовые принципы, лежащие в основе технологии ATM, могут быть выражены в трех утверждениях:
• сети ATM — это сети с трансляцией ячеек (cell-relay);
• сети ATM — это сети с установлением соединения (connection-oriented);
• сети ATM — это коммутируемые сети.

Основы технологии ATM
Подход, реализованный в технологии ATM, состоит в представлении потока данных от каждого канала любой природы — компьютерного, телефонного или видеоканала пакетами фиксированной и очень маленькой длины — 53 байта вместе с небольшим заголовком в 5 байт. Пакеты ATM называются ячейками — cell. Небольшая длина пакетов позволяет сократить время на их передачу и тем самым обеспечить небольшие задержки при передаче пакетов, требующих постоянного темпа передачи, характерного для мультимедийной информации.

При приоритетном обслуживании мультимедийного трафика коммутаторами сети, его пакеты будут вынуждены даже при дисциплине относительных приоритетов ожидать в худшем случае в течение небольшого и фиксированного времени - времени передачи пакета из 53 байт, что при скорости в 155 Мб/с составит менее 3 мкс. Для того, чтобы пакеты содержали адрес узла назначения и в то же время процент служебной информации не был большим по сравнению с размером поля данных пакета, в технологии ATM применен стандартный для глобальных вычислительных сетей прием — эти сети всегда работают по протоколу с установлением соединения и, адреса конечных узлов используются только на этапе установления соединения. При установлении соединения ему присваивается текущий номер соединения и в дальнейших передачах пакетов в рамках этого соединения (то есть до момента разрыва связи) в служебных полях пакета используется не адрес узла назначения, а номер соединения, который намного короче.

В пакете имеется небольшой заголовок в 5 байт, из которых 3 байта отводятся под номер виртуального соединения, уникального в пределах всей сети ATM, а остальные 48 байт могут содержать 6 замеров оцифрованного голоса или 6 байт данных вычислительной сети. Небольшие пакеты фиксированной длины позволяют гарантировать небольшие задержки при передаче синхронного трафика. Ясно, что при отказе от жестко фиксированных канальных интервалов для каждого канала, идеальной синхронности добиться будет невозможно.

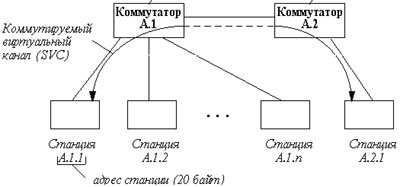

Однако, если пакеты разных видов трафика будут обслуживаться с разными приоритетами, то максимальное время ожидания приоритетного пакета будет равно времени обработки одного пакета, и если эти пакеты небольшого размера, то и отклонение от синхронизма будет небольшое. Введение типов трафика и приоритетное обслуживание являются еще одной особенностью технологии ATM, которая позволяет ей успешно совмещать в одном канале синхронные и асинхронные пакеты. В сетях ATM соединение конечного узла с сетью осуществляется индивидуальной линией связи, а коммутаторы соединяются между собой каналами с уплотнением, которые передают пакеты всех узлов, подключенных к соответствующим коммутаторам (рис.)
