Гибкое интегрированное производство

Таблица 7.5

Классификация автоматических линий

№	Признак	Наименование и краткая характеристика
	Гибкость	1.1. Жесткие непереналаживаемые АЛ предназначенные для обработки одного изделия. 1.2. Переналаживаемые АЛ на определенную группу изделий одного наименования 1.3. Гибкие АЛ, состоящие из "обрабатывающих центров" гибких транспортно-складских систем с промышленными роботами и предназначенных для обработки любых деталей определенной номенклатуры и габаритов (например, корпусных деталей с габаритами от 100´100´100 до 600´600´600)
	Число одновременно обрабатываемых изделий	2.1. Автолинии поштучной обработки 2.2. Автолинии групповой обработки
	Способ транспортировки изделия по АЛ	3.1. АЛ с непрерывной транспортировкой обрабатываемых изделий 3.2. АЛ с периодической транспортировкой
	Кинематическая связь агрегатов (оборудования) АЛ	4.1. АЛ с жесткой связью агрегатов(например, ротор-транспортер, желоб и т.д.) 4.2. АЛ с гибкой связью агрегатов (гибкость обеспечивается наличием перед каждым агрегатом устройства для накопления и выдачи запаса изделий (бункеры, кассеты, пеналы, накопительные башни и т.д.))
	Особенности транспортной системы	См таблицу 7.3. "Классификация транспортных средств"

При проектировании автоматических поточных линий выполняется ряд расчетов. В основном они не отличаются от расчетов неавтоматизированных линий, но имеются некоторые особенности.

Такт АПЛ определяется по формуле

,

где r — такт АПЛ (мин);
F_н — номинальный годовой фонд времени работы линии в одну смену (час);
d_см — число смен работы;
h — коэффициент технического использования АПЛ, учитывающий потери времени при различных неполадках в работе оборудования линий и затраты времени на подналадку;
Q_вып — плановое задание (шт).

При величине нормы времени отдельной операции линии больше такта линии за такт принимают норму времени лимитирующей операции.

В бункерных (гибких) АЛ образуются заделы:

- компенсирующие;
- пульсирующие.

Компенсирующие заделы АПЛ (Z_k) образуются при разной производительности сменных участков АПЛ:

,

где Т_к — период времени для создания компенсирующего задела, т.е. промежуток времени непрерывной работы сменных участков АПЛ с разными тактами работы, мин;
r_м и r_б — меньший и больший такты работы смежных участков (операций) АПЛ, мин.

Пульсирующие заделы создаются для поддержания ритмичности выпуска продукции. Их назначение — предупредить аритмию хода производственного процесса на отдельных операциях АПЛ.

Повышение нестабильности рынка, усиление конкурентной борьбы за потребителя между производителями, практически неограниченные возможности научно-технического прогресса привели к частой сменяемости продукта. Главным фактором в конкурентной борьбе стал фактор времени. Фирма, которая может за короткий срок довести идею до промышленного освоения и предложит потребителю высококачественный и относительно дешевый товар, становится победителем.

Быстрая сменяемость продукции и требования ее дешевизны при высоком качестве приводит к противоречию:

- с одной стороны, низкие производственные издержки (при прочих равных условиях) обеспечиваются применением автоматических линий, специального оборудования;
- но с другой стороны, проектирование и изготовление такого оборудования нередко превышают 1,5—2 года (даже в настоящих условиях), то есть к моменту начала выпуска изделия оно уже морально устареет.

Применение же универсального оборудования (неавтоматического) увеличивает трудоемкость изготовления, то есть цену, что не приемлется рынком.

Такая ситуация возникла в 60-х годах нашего столетия и, естественно, перед станкостроительными фирмами стала задача создания нового оборудования, которое бы удовлетворяло следующим требованиям:

- универсальности, то есть легкой переналаживаемости (функциональной инвариантности);
- автоматизации;
- автоматической переналаживаемости по команде с управляющей вычислительной машины (УВМ);
- встраиваемости в автоматические линии и комплексы;
- высокой точности;
- высокой надежности;
- автоматической подналадки (корректировки) инструмента в процессе выполнения операции и т.д.

И такое оборудование было создано. К нему относятся:

- "обрабатывающие центры" механической обработки с УВМ (с многоинструментальными магазинами (до 100 и более инструментов), с точностью позицирования изделия относительно инструмента 0,25 мкм, с "умными супервизорами" функционирования всех систем, с активным контролем и автоматической подналадкой инструмента);
- промышленные роботы с программным управлением как универсальное средство манипулирования деталями, универсально-транспортные погрузочно-разгрузочные средства, а также переналаживаемые роботы-маляры, роботы-сварщики, роботы-сборщики и т.д.;
- лазерные раскройные установки, заменяющие сложнейшие комплексы холодной штамповки, которые сами определяют оптимальный раскрой материалов;
- термические многокамерные агрегаты, где в каждой отдельной камере производится термообработка или химико-термическая обработка по заданной программе;
- высокоточные трехкоординатные измерительные машины с программным управлением (на гранитных станинах, с износостойкими (алмазными, рубиновыми) измерителями);
- лазерные бесконтактные измерительные устройства и т.д.

Этот список можно продолжать довольно долго. На базе перечисленного оборудования созданы:

- вначале гибкие производственные модули ГИМ (обрабатывающий центр, робот-манипулятор, автоматизированный склад, УВМ);
- затем ГИК — гибкие интегрированные комплексы и линии;
- гибкие интегрированные участки, цехи, производства, заводы.

При создании гибкой производственной системы происходит интеграция:

- всего разнообразия изготовляемых деталей в группы обработки;
- оборудования;
- материальных потоков (заготовок, деталей, изделий, приспособлений, оснастки, основных и вспомогательных материалов);
- процессов создания и производства изделий от идеи до готовой продукции (происходит слияние воедино основных, вспомогательных и обслуживающих процессов производства);
- обслуживания за счет слияния всех обслуживающих процессов в единую систему;
- управления на основе системы УВМ, банков данных, пакетов прикладных программ, САПР, АСУ;
- потоков информации для принятия решения по всем подразделениям системы о наличии и применении материалов, заготовок, изделий, а также средств отображения информации;
- персонала за счет слияния профессий (конструктор-технолог-программист-организатор).

В результате системы ГИП имеют следующие структурные составные части:

- автоматизированную транспортно-складскую систему (АТСС);
- автоматическую систему инструментального обеспечения (АСИО);
- автоматическую систему удаления отходов (АСУО);
- автоматизированную систему обеспечения качества (АСОК);
- автоматизированную систему обеспечения надежности (АСОН);
- автоматизированную систему управления ГПС (АСУ ГПС);
- систему автоматизированного проектирования (САПР);
- автоматизированную систему технологической подготовки производства (АСТПП);
- автоматизированную систему оперативного планирования производства (АСОПП);
- автоматизированную систему содержания и обслуживания оборудования (АССОО);
- автоматизированную систему управления производством (АСУП).

Организация ГПС показана на примере гибкой автоматической линии по изготовлению корпусных деталей фирмы "Тойота" (блоков цилиндров автомобильных двигателей) (рис. 7.13).

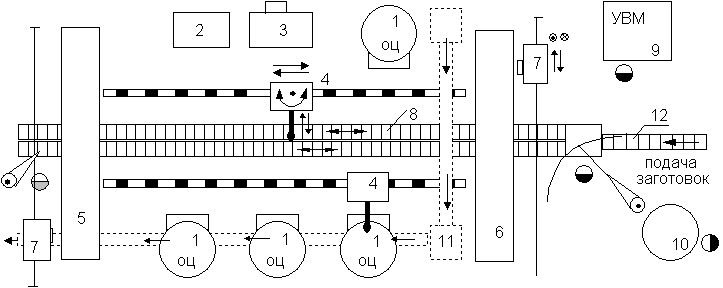

1 — обрабатывающий центр (с инструментальным магазином для 40 инструментов); 2 — 3-х координатная измерительная машина с программным управлением; 3 — автоматическая моечная машина; 4 — робот-манипулятор; 5 — автоматизированный склад готовых изделий; 6 — автоматизированный склад заготовок; 7 — робот-штабелер; 8 — автоматизированный транспортер с приводными роликами; 9 — управляющая вычислительная машина линии и пульт управления; 10 — место подготовки инструментальных барабанов; 11 — автоматизированная система удаления отходов; 12 — транспортер подачи заготовок

Рис 7.13. Гибкая автоматическая линия обработки корпусных деталей

Гибкая автоматическая линия предназначена для обработки 80 наименований автомобильных блоков цилиндров, изготавливаемых по заказу в любой последовательности.

Линия состоит из следующих компонентов:

- 4-х обрабатывающих центров (1) с инструментальными барабанами с 40 инструментами;
- трехкоординатной измерительной машины с программным управлением (2);
- автоматической моечной машины (3);
- автоматической транспортно-складской системы, состоящей из двух вертикальных ячеистых автоматизированных складов (5, 6) с двумя роботами-штабелерами (7), автоматизированного двухдорожечного роликового транспортера с автономным приводом на каждый ролик (8);
- пульта управления линией с УВМ (9);
- рабочего места подготовки инструментальных барабанов (10);
- автоматизированной системы удаления отходов (11);
- транспортера заготовок (12).

Заготовки с обработанными базовыми (технологическими) поверхностями поступают по транспортеру 12 на шариковый стол, где с помощью ручного манипулятора устанавливаются на специальные приспособления — "спутники" (палеты). На каждую заготовку приклеивается магнитный информационный носитель, в котором содержится информация о заготовке (номер, материал и т.д.). По команде оператора робот-штабелер устанавливает "спутник" с закрепленной на нем заготовкой в любую свободную ячейку склада заготовок. Считывающее устройство ячейки передает информацию на УВМ участка.

При освобождении от работы любого обрабатывающего центра 1 УВМ линии, в соответствии с оперативным планом производства, переданным с УВМ участка изготовления блоков цилиндров, дает команду роботу-штабелеру 7 склада заготовок 6 на подачу в обработку очередной заготовки определенного типоразмера.

Робот-штабелер извлекает спутник с необходимой заготовкой из ячейки склада и устанавливает на одну из дорожек автоматического транспортера, который получает команду от УВМ о доставке "спутника" с заготовкой к свободному обрабатывающему центру (ОЦ). Остановка заготовки против заданного ОЦ достигается вращением роликов транспортера с автономными приводами от склада до заданного места, а остальные ролики остаются неподвижными.

Одновременно с командой роботу-штабелеру на подачу заготовки УВМ переписывает программу обработки указанной заготовки на программоноситель обрабатывающего центра, который за время движения заготовки по транспортной системе меняет инструмент для выполнения первого перехода операции и устанавливает необходимые режимы обработки, то есть полностью подготовлен для работы с новой (совершенно другой по параметрам обработки) заготовки.

Робот-манипулятор 4, также по команде УВМ, перемещается по рельсовой дорожке к свободному обрабатывающему центру и производит перегрузку с транспортера 8 на рабочий стол обрабатывающего центра, где автоматически (с помощью байонетных зажимов) "спутник" с заготовкой закрепляется и производится полная обработка блока цилиндров.

По окончании обработки "спутник" с готовой деталью перегружается на транспортер, а с транспортера — в моечную машину 3. После мойки и сушки таким же образом обработанная деталь поступает на контрольную машину, где контролируется по программе, переданной с УВМ.

В случае соответствия параметров с заданными готовая деталь поступает по транспортной системе в склад готовых изделий, о чем получают информацию УВМ линии.

Перед помещением в склад готовых изделий оператор снимает готовую деталь со "спутника", который возвращается на склад заготовок.

В случае, если контролируемые параметры изделия не соответствуют заданным, контрольная машина вызывает оператора, который принимает решение. При необходимости по команде оператора контрольная машина распечатывает результаты контроля.

С целью экономии рабочего времени контроль за состоянием инструментов в инструментальном барабане и его смена производится вне обрабатывающего центра на специальном рабочем месте. Для этого инструментальный барабан снимается мостовым краном со специальным поворотным устройством и тут же устанавливается новый барабан.

Контроль и настройка инструмента (в специальных инструментальных державках) производится с помощью инструментального микроскопа.

Обслуживают участок 3 человека:

- инженер-оператор (он же наладчик, оператор УВМ, программист и контролер);
- рабочий склада заготовок и готовых изделий;
- рабочий-инструментальщик.

Использование ГПС приводит к полному изменению подходов к проектированию, освоению и серийному производству, а также планированию производства (в том числе и оперативному).

Однако стоимость такой ГПС очень велика и требуется тщательная экономическая проработка эффективности ее применения.

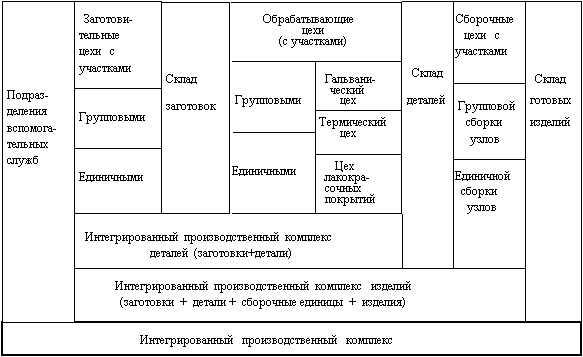

Производственная структура ГПС приведена на рис 7.14 (сравните с рис. 7.3 и 7.4).

Рис 7.14. Производственная структура гибкой производственной системы (фрагмент)
