Диапазон используемых частот

Используются дециметровый и сантиметровый диапазоны. Ведется разработка оборудования, которое будет использовать миллиметровый диапазон. Это позволяет увеличить количество каналов в оборудовании, уменьшить габариты оборудования, уменьшить потребление электроэнергии.

Протяженность пролетов между соседними станциями зависит от рельефа местности и высоты установки антенн.

h, h- высота подвеса приемной и передающей антенны.

R= 3,57 ()

R= км

h, h= м

Рассмотренные РРЛ называются РРЛ прямой видимости.

Кроме РРЛ прямой видимости, могут быть организованы тропосферные РРЛ.

В 50-х годах ХХ века был открыт эффект дальнего распространения УКВ волн (рисунок 3).

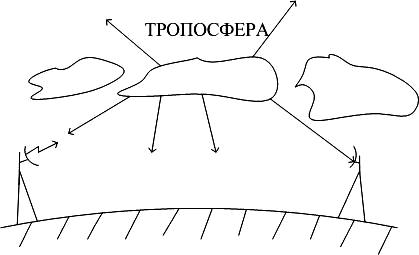

Рис 3. Рассеивание ультро-коротких волн в тропосфере.

Особенности передачи сигнала по тропосферным линиям:

1. Рассеивание УКВ может происходить от нижних или верхних слоев тропосферы. При рассеивании от верхних слоев протяженность пролета может быть увеличена до 1000 км. При этом антенны можно располагать на подставках, непосредственно на земле. С учетом других особенностей расстояние между соседними станциями составляет от 200 до 400 км.

2. Вследствие значительного рассеивания энергии сигнала мощность передатчика нужно увеличить до 10кВт. (Для сравнения в РРЛ прямой видимости мощность передатчика составляет десятки Ватт). Применяются антенны с большим коэффициентом усиления и чувствительные приемники.

3. Принимаемые сигналы подвержены быстрым и медленным замираниям. Быстрые замирания обусловлены многолучевым характером распространения радиоволн. Для борьбы с быстрыми замираниями применяется разнесенный радиоприем. Медленные замирания связаны с изменением метеорологических условий на трассе. Для борьбы с этим явлением организуется канал образования связи, с помощью которого можно изменить частоту организации связи.

4. Замирание сказывается на передаче широкополосного сигнала, то есть искажается спектр и форма сигнала. Поэтому количество каналов, которое организуется на тропосферных линиях, не превышает 120.

Классифицировать РРЛ можно по следующим признакам:

1. По условиям распространения.

2. По емкости ствола.

3. По назначению.

По условиям распространения РРЛ бывают:

1. Прямой видимости.

2. Тропосферные.

По емкости ствола:

1. Большой емкости (в одном стволе 600 и более каналов).

Используется для организации магистральной РР связи большой

протяженности.

2. Средней емкости (от 60 до 600 каналов). Используется для

внутризоновых РРЛ.

3. Малоканальные РРЛ (от 6 до 60 каналов тональной частоты).

Используется для организации местных соединительных линий.

По назначению РРЛ можно подразделить на:

1. Магистральные.

2. Зоновые.

3. Местные.

5.2. Характеристика оборудования РР станций

В состав каждой РР станции входит следующее оборудование:

1. Приемно-передающая аппаратура.

2. Антенно-фидерное устройство.

3. Антенные опоры с сигнальным освещением мачты.

4. Аппаратура телеуправления и телесигнализации.

5. Каналообразующее оборудование.

6. Средства энергоснабжения.

В необходимых случаях станции могут оборудоваться жилыми помещениями.

Основное оборудование может размещаться в техническом здании либо в контейнерах, которые расположены на мачте рядом с антенной.
