Описание is-диаграммы

Таблицы термодинамических свойств воды и пара. h-s диаграмма для водяного пара.

Занятие № 26.

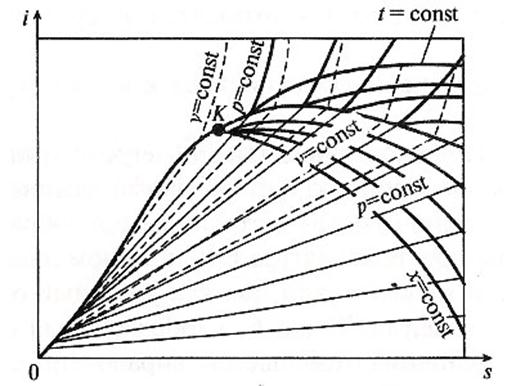

На is-диаграмме изображены термодинамические процессы:

Изобарный процесс (p = const) — фиолетовые линии (изобары),

Изотермический процесс (t = const) — зеленые линии (изотермы),

Изохорный процесс (v = const) — красные линии (изохоры).

Степень сухости и паросодержание (х) — розовые линии. Жирная розовая линия — степень сухости х=1. Все что ниже этой линии — зона влажного пара.

Ось «Х» - энтропия, ось «Y» - энтальпия.

Семейство изобар в области насыщения представляет собой пучок расходящихся прямых, начинающихся на нижней и оканчивающихся на верхней пограничной кривой. Чем больше давление, тем выше лежит соответствующая изобара. Переход изобар из области влажного насыщенного в область перегретого пара происходит без перелома на верхней пограничной кривой.

В i, s-диаграмме водяного пара наносятся также линии постоянного паросодержания (x = const) и линии постоянного удельного объема (v = const). Изохоры идут несколько круче, чем изобары.

Состояние перегретого пара обычно определяется в технике давлением p и температурой t. Точка, изображающая это состояние, находится на пересечении соответствующей изобары и изотермы. Состояние влажного насыщенного пара определяется давлением p и паросодержанием x.

Точка, изображающее это состояние, определяется пересечением изобары и линии x = const.
