Виды изделий и их структура. В соответствии со стандартом СЭВ 364-76 изделием называется любой предмет или набор предметов производства


В соответствии со стандартом СЭВ 364-76 изделием называется любой предмет или набор предметов производства, подлежащих изготовлению предприятием. В зависимости от назначения изделия подразделяются на изделия основного производства и изделия вспомогательного производства. Изделия, предназначенные для реализации, относятся к изделиям основного производства. Изделия, изготовленные предприятием для собственных нужд, относятся к изделиям вспомогательного производства.

Стандарт устанавливает следующие виды изделий приборостроения применительно к выполнению конструкторской документации:

детали;

сборочные единицы;

комплексы;

комплекты.

Деталью называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций: валик из одного куска металла; литой корпус; пластина из биметаллического листа; печатная плата; отрезок кабеля заданной длины. К деталям также относятся эти же изделия, подвергнутые любым покрытиям и изделия, изготовленные с применением местной сварки, пайки, склейки и т.п., например, винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала.




Сборочной единицей называется изделие, составные части которого подлежат соединению между собой на предприятии изготовителе сборочными операциями (свинчиванием, клепкой, сваркой и т.п.), например: электронный усилитель, датчик, сварной корпус, система автоматического управления, автомобиль, станок.

Комплексом называется два или более специфицированных (т.е. состоящих из нескольких составных частей) изделия, не соединенных на предприятии изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.

Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например: цех-автомат; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.

Комплектом называется два и более изделия, не соединенных на предприятии изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента, комплект измерительной аппаратуры.

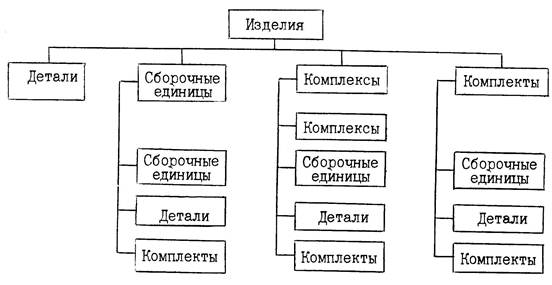

Структуру рассмотренных изделий можно представить следующей схемой:

Рис.1. Структурная схема изделий
