Горизонтальная лесопильная рама РГ130-2 предназначена для индивидуального раскроя преимущественно для раскроя толстых кряжей ценных пород древесины диаметром до 1300 мм на двухкантные брусья- ванчесы, которые служат заготовками при производстве фанеры.
Пильная рамка оснащена одной пилой. Бревно крепят на тележке и оно перемещается вместе с ней в направлении подачи Суппорт пильной рамки может перемещаться в вертикальном направлении на заданную толщину выпиливаемого полуфабриката.
Пильная рамка 8 (рис.6.5) с пилой 14, натянутой с помощью струны 10, перемещается в горизонтально расположенных направляющих, смонтированных на суппорте 9. Возвратно- поступательное движение пильной рамке сообщает кривошипно- шатунный механизм, состоящий из главного вала 25 с маховиком 1, несущим кривошипный палец 2, и шатуна 3, конец которого шарнирно присоединен к пильной рамке.
Главный вал получает вращение от электродвигателя 21 через клиноременную передачу 23 и снабжен колодочным тормозом 24.

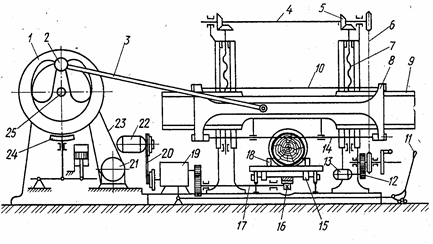

Рис.6.5. Кинематическая схема лесопильной рамы РГ130-2:
