Гистограмма. Гистограмма применяется для исследования распределения измеряемой величины по возможным интервалам значений

Гистограмма применяется для исследования распределения измеряемой величины по возможным интервалам значений. Для ее построения промежуток значений, которые может принимать исследуемая величина, делится на несколько интервалов. После этого для каждого интервала определяется количество измерений, значения которых лежат в этом интервале, и на графике строится столбик, высота которого пропорциональна полученному количеству. Примером исследуемого значения может быть толщина изготовленной детали.

Если распределение имеет максимум, то оно называется критическим.

При определении количества и длины интервалов надо учитывать количество сделанных измерений, точность измерений и представления о результате анализа (т.е. чтобы можно было выявить предполагаемые факты).

Некоторые процессы по своей природе несимметричны, так что не обязательно каждое распределение будет иметь вид колоколообразной кривой.

Если на гистограмме имеется два пика, то это означает, что данные собраны из нескольких разных источников, например, разных мастеров, смен, станков и т.д.

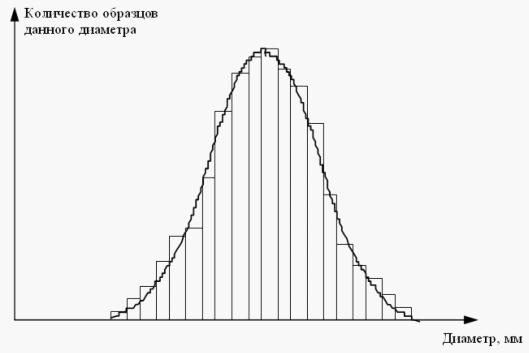

На рис. приведен пример гистограммы.
