Контрольная диаграмма позволяет визуализировать изменение какой-либо контрольной величины во времени. Она представляет собой график зависимости этой величины от времени. Данные для его построения могут быть взяты, например, из контрольных листков. После его построения можно выявить, в какой период произошло что-то, что повлияло на эту величину, и определить, что это было. Например: износ оборудования, изменение субподрядчика, применение другого материала, набор новых сотрудников и т.д.
При анализе графика важно отделять несущественные изменения, которые нормальны для исследуемого процесса, от существенных. Лучше всего использовать временной ряд для выявления изменения средней величины. При построении графика важно не перепутать последовательность.
Контрольные диаграммы могут использоваться для отображения жизненного цикла, как проекта, так и продукта.
Ø Например, использование контрольных диаграмм в проекте позволяет определить, насколько отклонения по стоимости и отклонения по срокам выходят за рамки допустимых пределов (например, +/- 10 процентов).
|
|
|
Ø А использование контрольных диаграмм в продукте позволяет определить, насколько приемлемо или неприемлемо количество обнаруженных во время испытания дефектов с точки зрения стандартов качества, принятых в организации.

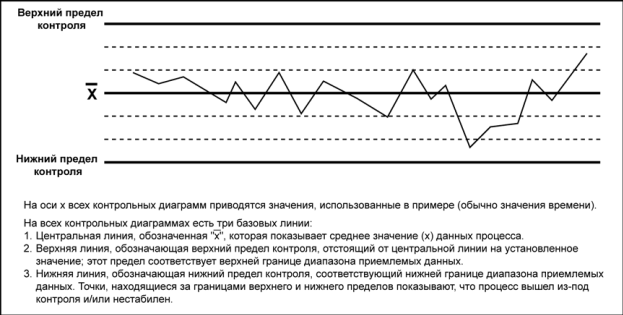

На рис. приведен пример контрольной диаграммы.
