Тема: Трубопроводы из монолитного железобетона

Поперечное сечение монолитных трубопроводов – круглое.

Толщина стенок:

d = 5 + 0,08D_в + Н_р

где D_в – внутренний диаметр трубы;

Н_р – расчетный напор.

Трубы армируют сварными каркасами.

С целью снижения напряжений, вызываемых температурно-усадочными деформациями и неравномерностью осадок основания, железобетонные монолитные трубопроводы необходимо разрезать деформационными швами, длина секции 20-25 м.

Конструкция деформационного шва должна обеспечить свободное перемещение торцов труб соседних секций без нарушения прочности и плотности трубопровода.

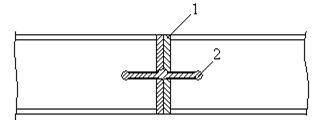

1 – битумные маты; 2 – профилированная резина

Рис. 15. Конструкция деформационного шва

Давление воды в монолитных железобетонных трубах – не более 0,5 МПа.

Эти трубопроводы используются для частей труб, близких к водовыпускным сооружениям, где рабочее давлении невелико.
