Примерный порядок выполнения практического занятия


Содержание отчета

1. Наименование работы и содержание варианта задания.

2. Определение себестоимости данного задания.

3. Литература и другие источники.

4. Выводы и предложения.

Задача.На вертикально-фрезерном станке обрабатыва­ют ступенчатую поверхность втулки, установленную на цилиндрический палец с буртом (рис. 7). Диаметр ба­зового отверстия D = 30+0,039 мм, диаметр установочного пальца d = 30-0,007-0,016 мм. Требуется определить ожидаемую точность выполнения размеров А1 и А2, если известно, что составляющие погрешности установки (погрешности закрепления и положения заготовки) равны нулю, т. е. εз = ε п.з = 0. Точность метода обработки принять равной ω = 0,120 мм [1, с. 26].

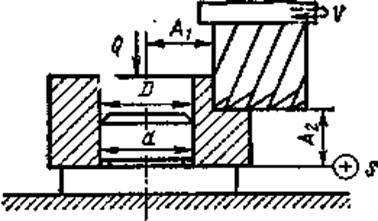

Рис. 7. Схема фрезерования втулки

Решение.

Исходя из схемы установки заготовки в приспо­соблении погрешность базирования при выполнении размера А1 определяем по уравнению (8):

εбА1 = Smax – TD + Smin + Td = 0,039 + 0,007 + 0,09 = 0,055 мм, а погрешность базирования при выполнении размера А2 εбА2 = 0, поскольку измерительная и технологическая базы совмещены.

Поскольку по условию задачи ε3 = εп-з = 0, в соответствии с уравнениями (1) и (3)

ТА1 = εбА1 + ω = 0,055+ 0,120 = 0,175 мм,

ТА2 = εбА2 + ω = 0 + 0,120 = 0,120 мм.
