Потерь электрической энергии

План

1. Структура расхода электроэнергии на её передачу.

2. Потери, зависящие и не зависящие от нагрузки.

3. Метод характерных суточных режимов.

4. Метод средних нагрузок.

5. Метод среднеквадратичных параметров режимов.

6. Метод времени наибольших потерь.

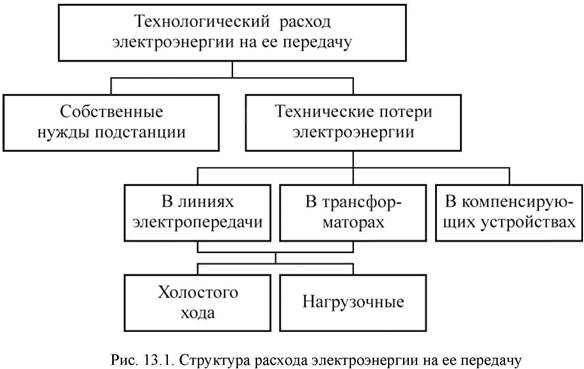

Электрическая сеть, предназначенная для передачи и распределения электрической энергии, как и любой другой технический объект, требует для своего функционирования определенных затрат энергии, которые выражаются в виде технологического расхода электроэнергии на ее передачу (рис. 13.1). Он состоит из затрат энергии на производственные нужды подстанций и технических потерь электроэнергии, связанных с физической сущностью процесса передачи электроэнергии. Качественный уровень построения и эксплуатации электрической сети характеризуется коэффициентом полезного действия:

где W_п – энергия, поступившая в сеть; W_т.р.– технологический расход ЭЭ на её передачу; W_с.н – расход электроэнергии на собственные нужды; ΔW – потери электроэнергии.

При финансовых расчетах между энергосистемой и потребителями важен анализ баланса энергии

где W_o – оплаченная потребителем электроэнергия; ΔW_к – так называемые коммерческие потери.

Коммерческие потери связаны с погрешностями (которые могут быть как положительными, так и отрицательными) многочисленных приборов учета электроэнергии на электростанциях, в сетях и у потребителей, возможной несвоевременной оплатой потребленной электроэнергии, а также возможными хищениями электроэнергии.

Заметим, что при анализе режима сети представляют интерес потери как активной, так и реактивной мощности. При переходе же к анализу потерь энергии важны только потери активной энергии. Расчет реактивной энергии практического значения не имеет.

Оценку потерь обычно производят по процентам относительно отпущенной энергии. Возникает вопрос: а каковы должны быть потери электроэнергии. Конечно, их можно снизить, применив, например, на линиях провода с большей площадью сечения. Но это приведет к увеличению капитальных затрат. Поэтому при выборе путей рационального построения электрической сети всегда в качестве конкурирующих выступают факторы капитальных затрат и стоимости потерь электроэнергии. Из сказанного следует, что не всегда целесообразно стремиться к снижению потерь, т.к. существует какой-то оптимальный (рациональный) уровень потерь, основанный на условиях конкретной энергосистемы с учетом указанных факторов. В условиях же эксплуатации всегда нужно стремиться к снижению потерь, если оно не связано с дополнительными капитальными затратами.

Опыт работы энергосистем различных стран мира свидетельствует о том, что потери электроэнергии могут находиться в достаточно широких пределах (от 7 до 15 %).

Задача рационализации уровня потерь важна из-за того, что они связаны с необходимостью дополнительной выработки электроэнергии на электростанциях, что в свою очередь требует дополнительных затрат топлива. Таким образом, потери электроэнергии напрямую связаны с дополнительным расходом топлива на тепловых электростанциях, являющихся замыкающим видом затрат электростанций в энергосистеме, и следовательно, непосредственно влияют на экономические показатели функционирования энергосистем.

Иногда высказывается мнение: а нужно ли вообще выполнять расчеты потерь электроэнергии. Ведь, казалось бы, их можно определить в виде разности показаний приборов учета электроэнергии на электростанциях и у потребителей. Однако такой подход к проблеме потерь электроэнергии неприемлем. Как уже отмечалось, приборы учета имеют погрешности, которые позволяют оценить потери лишь приближенно. Кроме того, приборы учета обычно не устанавливают на всем тракте передачи энергии от электростанции до потребителей. Поэтому не имеется возможности выявлять места (очаги) повышенных потерь, в т. ч. по сетям различных напряжений, и как следствие, намечать эффективные меры по их снижению. При разработке таких мер, а тем более при проектировании сети, необходимо знать изменение потерь, которое, конечно же, может быть выявлено только расчетным путем.

В условиях эксплуатации выделяют отчетные (фактические за прошедший период) и плановые потери, которые должны быть рассчитаны на перспективу с учетом ожидаемых режимов, намечаемых мер по их снижению и т.п. При этом потери электроэнергии могут определяться за месяц, квартал или год. При проектировании электрической сети представляют интерес, как правило, годовые потери. Очевидно, что в проектных расчетах допустимо вычислять потери электроэнергии менее точно, чем в эксплуатационных расчетах, т.к. точность задания исходной информации ниже. Вообще, информационная обеспеченность расчетов тесно связана с выбором соответствующих методов расчета.

Для выявления нерационально спроектированных участков сети необходимо изучать структуру потерь во всей системе передачи и распределения электроэнергии. Структурный анализ потерь производят путем их разделения по группам сетей: протяженные и межсистемные электропередачи, основные сети 110–750 кВ, распределительные сети 6–35 кВ, сети до 1000 В. Внутри каждой группы сети обычно разделяют по классам напряжений. В линиях и трансформаторах потери разделяют на зависящие и не зависящие от нагрузки (потери холостого хода). Информация, получаемая в результате такого анализа, позволяет оценить удельный вес потерь энергии во всех звеньях системы. Накопление информации в динамике дает возможность намечать пути рационального снижения потерь. Отобранные пути в дальнейшем должны быть подвергнуты более детальному технико-экономическому анализу и оценке их эффективности. После реализации намеченных путей выясняется фактическое их влияние на потери энергии.

Если бы режим работы сети, характеризующийся активными и реактивными нагрузками потребителей и генераторов электростанций, а также напряжениями в узлах сети, оставался в течение времени t неизменным, то потери электроэнергии можно было бы вычислять предельно просто:

где ΔP – потери мощности при указанных параметрах режима.

Однако в действительности параметры режима сети постоянно изменяются, поэтому изменяются и потери мощности. Причем изменения во многом носят вероятностный характер.

В любом случае расчет потерь электроэнергии наиболее просто вести для одного какого-то элемента сети (линии, трансформатора). При сложной сети (от системообразующей до распределительной) с многочисленными участками, когда на режим какого-то участка сети оказывают влияние режимы большого числа потребителей, применяют специальные методы, базирующиеся, однако, на методах расчета для одного участка сети.

В линиях электропередачи и трансформаторах имеют место потери холостого хода и нагрузочные потери (рис. 13.1). Потери холостого хода не зависят от нагрузки участка сети и полагаются условно постоянными, хотя на них и оказывает влияние режим напряжений.

Потери энергии холостого хода в трансформаторах определяются по формуле

где ΔР_х – потери мощности холостого хода; Т_т – время работы трансформатора в течение расчетного периода Т.

Если, например, расчетный период равен одному году, то принимают Тт ≈

8760 ч.

Потери энергии холостого хода в кабельных линиях высокого напряжения, вызванные потерями активной мощности ΔР_из в изоляции, за время работы линии Т_кл

Потери энергии холостого хода в ВЛ преимущественно состоят из потерь на корону, а также потерь от токов утечки по изоляторам. Потери на корону зависят от площади сечения провода, рабочего напряжения, конструкции фазы и вида погоды (хорошая, сухой снег, влажная, изморозь). Потери энергии определяют на основании потерь мощности, которые находят экспериментальным путем, с учетом продолжительности различных видов погоды в соответствующем регионе.

На потери мощности от токов утечки по изоляции, которые находятся в пределах 0,5 – 1 мА, влияют степень загрязнения изоляторов, вид погоды и количество опор на 1 км линии.

Нагрузочные потери электроэнергии в элементе сети за время Т при неизменных активном сопротивлении R и напряжении U можно было бы определить по выражению

где I – ток по элементу сети в момент времени t; S – мощность по элементу сети в момент времени t. Однако описать изменение параметров I²(t) и S²(t) аналитической функцией даже за сутки, а тем более за год, представляется весьма затруднительным. Поэтому при расчете нагрузочных потерь электроэнергии вынужденно прибегают к различным допущениям и упрощениям, на базе которых и разрабатываются многочисленные методы расчета. Для практических расчетов на основе этих методов разработаны программы на ЭВМ различного назначения.
