Метод среднеквадратичных параметров режима

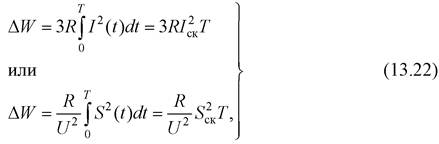

В данном методе используется искусственный прием, заключающийся в замене реальной нагрузки участка сети, изменяющейся во времени в течение периода Т, некоторой среднеквадратичной нагрузкой, неизменной за период Т и дающей те же самые потери электроэнергии. В качестве нагрузки может использоваться ток или полная мощность. С учетом формулы (13.8) можно записать:


где Iск, Sск – среднеквадратичные ток и мощность.

Из формул (13.22) следует:


или


т. е. среднеквадратичные параметры режимов Iск и Sск зависят от характера графиков нагрузки I(t) и S(t).

Конечно, если известны графики нагрузки участка сети, то лучше использовать непосредственно метод расчета характерных режимов. Однако если однажды заблаговременно провести исследования и установить связь между среднеквадратичными параметрами режима и параметрами графиков нагрузки, то в дальнейшем многочисленные расчеты потерь электроэнергии существенно упрощаются. Так, установлена эмпирическая зависимость вида


где Iнб – наибольше значение тока из графика нагрузки, являющееся характерной величиной и используемое для других целей (выбора площади сечения проводов, проверки их по допустимому току нагрева и др.).

Известна также зависимость среднеквадратичного тока от среднего тока и коэффициента формы графика нагрузки:


где значение I за время Т равно


Таким образом, по методу среднеквадратичных параметров нагрузочные потери электроэнергии находятся по формулам


или


На практике метод среднеквадратичных параметров может быть использован при определении нагрузочных потерь электроэнергии в разомкнутых распределительных сетях напряжением 6–35 кВ. Что касается замкнутых сетей напряжением 110 кВ и выше, то его вряд ли можно рекомендовать, т.к. в них нет тесной корреляционной связи между Тнб, kф и параметрами графиков нагрузки в узлах электрической сети.
