Вторичное регулирование частоты


При выполнении регуляторов скорости турбин со статическими характеристиками первичное регулирование частоты не обеспечивает поддержание номинальной частоты в системе. Поэтому дополнительно применяют вторичное регулирование. Оно заключается в смещении характеристик регуляторов скорости турбин параллельно самим себе. Вторичное регулирование может осуществляться вручную или автоматически.

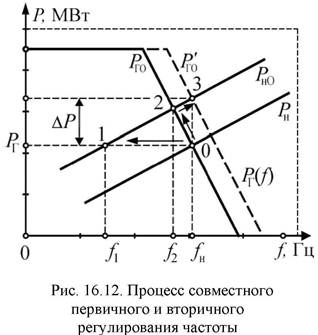

Рассмотрим процесс совместного первичного и вторичного регулирования частоты. Пусть известны усредненная характеристика регуляторов скорости генераторов системы РГ0 и статическая характеристика нагрузки Рн0 (рис. 16.12). В точке 0 имеется равновесие генерируемой и потребляемой мощности при частоте. Если отсутствуют первичные регуляторы скорости, то при росте нагрузки потребителей мощность генераторов РГ останется неизменной и частота снизится до f1, а характеристика нагрузки переместится в точку 1 и займет положение Рн При включенных регуляторах скорости генераторы наберут часть нагрузки, и пересечение характеристик РГ0 и Рн окажется в точке 2, а частота станет равной f2, причем f1 < f2 < fн.




Наконец, при наличии регуляторов вторичного регулирования характеристика генераторов РГ0 будет смещаться до тех пор, пока частота не станет равной номинальной fн (точка 3, характеристики .

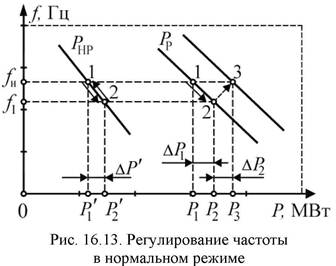

При увеличении нагрузки системы за счет первичного регулирования произойдет набор нагрузки на регулирующую и нерегулирующие станции до .

Для восстановления частоты до номинальной регулирующая станция продолжит набор нагрузки до Р3, осуществляя процесс вторичного регулирования частоты.

При этом будет происходить смещение ее частотной характеристики параллельно самой себе вплоть до точки 3, пока частота снова не станет номинальной. В этот период на нерегулирующих станциях продолжа-ется первичное регулирование в обратную сторону на участке 2–1. Оно заканчивается в точке 1, соответствующей номинальной частоте и первоначальной нагрузке станций. После восстановления номинальной частоты всю дополнительную нагрузку ΔP1P2 примет на себя регулирующая станция.
