Определение локализации источника звука в горизонтальной плоскости - бинауральный эффект

Частотно-избирательные свойства основной мембраны улитки

Основная мембрана является неоднородной линией передачи механического возбуждения. При действии акустического раздражителя по основной мембране распространяется волна, степень затухания которой зависит от частоты: чем меньше частота раздражения, тем дальше от овального окна распространится волна по основной мембране. Так, например, волна с частотой 300 Гц до затухания распространится приблизительно на 25 мм от овального окна, а волна с частотой 100 Гц - приблизительно на 30 мм.

В настоящее время считается, что восприятие высоты тона определяется положением максимума колебаний основной мембраны.

Колебания основной мембраны стимулируют рецепторные клетки, расположенные в кортиевом органе, в результате чего возникают потенциалы действия, передаваемые слуховым нервом в кору головного мозга.

Бинауральный эффект - способность устанавливать направление на источник звука в горизонтальной плоскости. Суть эффекта поясняется на рис. 4.7.

Пусть источник звука поочередно располагают в точках А, В и С. Из точки А, находящейся прямо перед лицом, звуковая волна попадает одинаково в оба уха, при этом путь звуковой волны до ушных раковин один и тот же, т.е. для обоих ушей разность хода δ и разность фаз Δφ звуковых волн равны нулю: δ = 0, Δφ = 0. Поэтому приходящие волны имеют одинаковую фазу и интенсивность.

Из точки В звуковая волна приходит в левую и правую ушные раковины в разных фазах и с отличающимися интенсивностями, так как проходит до ушей разное расстояние.

Если источник расположен в точке С, против одной из ушных раковин, то в этом случае разность хода δ можно принять равной расстоянию между ушными раковинами: δ ≈ L ≈ 17 см = 0,17 м. При этом разность фаз Δφ можно рассчитать по формуле: Δφ = (2π/λ) δ. Для частоты ν = 1000 Гц и v «340 м/с λ = v/ν = 0,34 м. Отсюда получим: Δφ = (2π/λ) δ = (2π/0,340)*0,17 = π. В данном примере волны приходят в противофазе.

Всем реальным направлениям на источник звука в горизонтальной плоскости будут соответствовать разности фаз от 0 до π (от 0

до 180°).

Таким образом, разность фаз и неодинаковость интенсивностей звуковых волн, попадающих в разные уши, обеспечивают бинауральный эффект. Человек с нор-

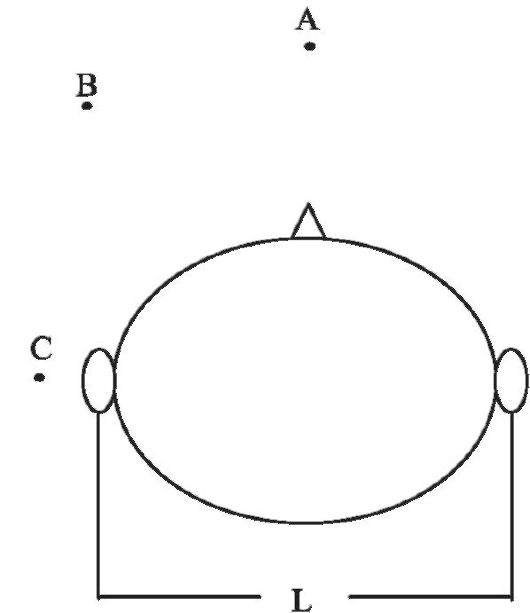

Рис. 4.7. Различная локализация источника звука (А, В, С) в горизонтальной плоскости: L - расстояние между ушными раковинами

мальным слухом может фиксировать направление на источник звука при разности фаз 6°, что соответствует фиксированию направления на источник звука с точностью до 3°.
