Физические основы функционирования системы слуховых косточек

Система косточек представляет собой последовательное звено, начало которого (молоточек) связано с барабанной перепонкой внешнего уха, а конец (стремечко) - с овальным окном внутреннего уха (рис. 4.3).

Рис. 4.3. Схема распространения звуковой волны от наружного уха через среднее ухо во внутреннее ухо:

1 - барабанная перепонка; 2 - молоточек; 3 - наковальня; 4 - стремечко; 5 - овальное окно; 6 - круглое окно; 7 - барабанный ход; 8 - улиточный ход; 9 - вестибулярный ход

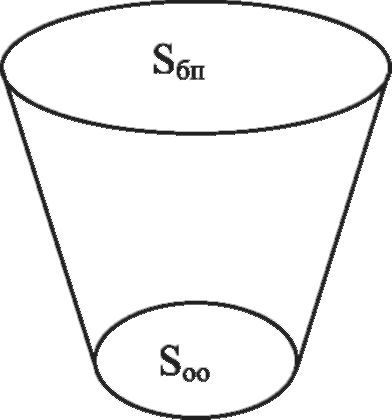

Рис. 4.4. Схематическое представление расположения барабанной перепонки и овального окна: S_бп - площадь барабанной перепонки; S_оо - площадь овального окна

Площадь барабанной перепонки равна Б_бп = 64 мм², а площадь овального окна S_оо = 3 мм². Схематически их

взаимное расположение представлено на рис. 4.4.

На барабанную перепонку действует звуковое давление Р₁, создающее силу

Система косточек работает как рычаг с соотношением плеч

L₁/L₂ = 1,3, который дает выигрыш в силе со стороны внутреннего уха в 1,3 раза (рис. 4.5).

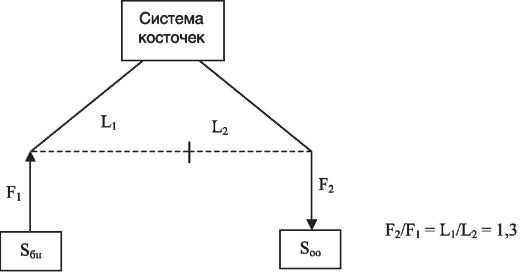

Рис. 4.5. Схематическое представление работы системы косточек как рычага

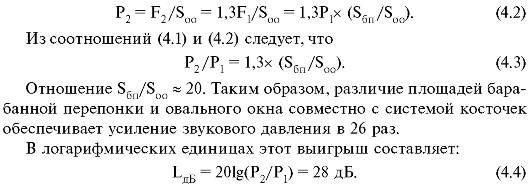

Поэтому на овальное окно действует сила F₂ = 1,3F₁, создающая в жидкой среде внутреннего уха звуковое давление Р₂, которое равно

Выполненные расчеты показывают, что при прохождении звука через среднее ухо происходит увеличение уровня его интенсивности на 28 дБ. Потери уровня интенсивности звука при переходе из воздушной среды в жидкую составляют 29 дБ. Общая потеря интенсивности составляет лишь 1 дБ вместо 29 дБ, что имело бы место при отсутствии среднего уха.

Еще одна функция среднего уха - ослабление передачи колебаний в случае звука большой интенсивности. С помощью мышц рефлекторно может быть ослаблена связь между косточками при слишком больших интенсивностях звука.

Сильное изменение давления в окружающей среде (например, связанное с изменением высоты) может вызвать растяжение барабанной перепонки, сопровождающееся болевыми ощущениями, или даже ее разрыв. Для защиты от таких перепадов давления служит небольшая евстахиева труба, которая соединяет полость среднего уха с верхней частью глотки (с атмосферой).
